SPL electronics GmbH

SPL Phonitor xe + DAC768v2 (NEU)

SPL Phonitor xe + DAC768v2 (NEU)

Normaler Preis €2.249,00 EUR
Normaler Preis Verkaufspreis €2.249,00 EUR
Angebot Ausverkauft
inkl. MwSt. Versand wird beim Checkout berechnet
Ausführung
Variante



Ab sofort in der neusten Version mit dem AKM 4493 Wandler!

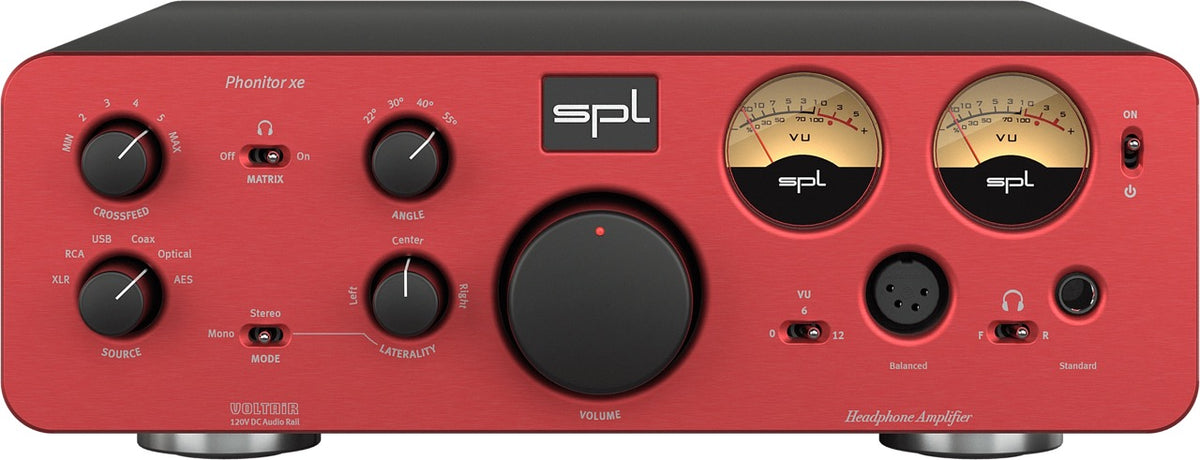

SPL Audio Phonitor xe mit optionalem DAC768v2 (NEU)

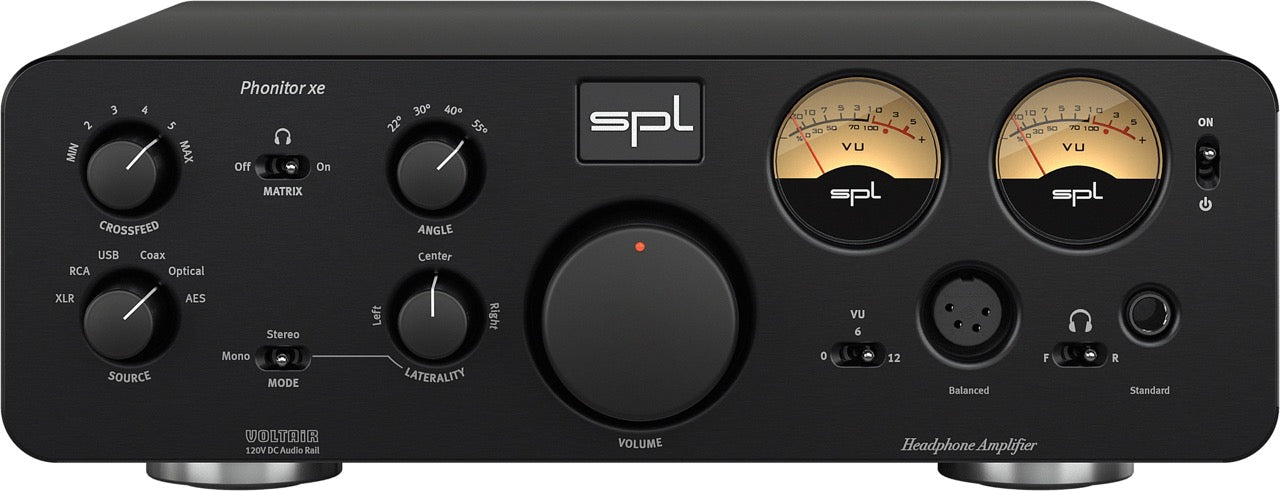

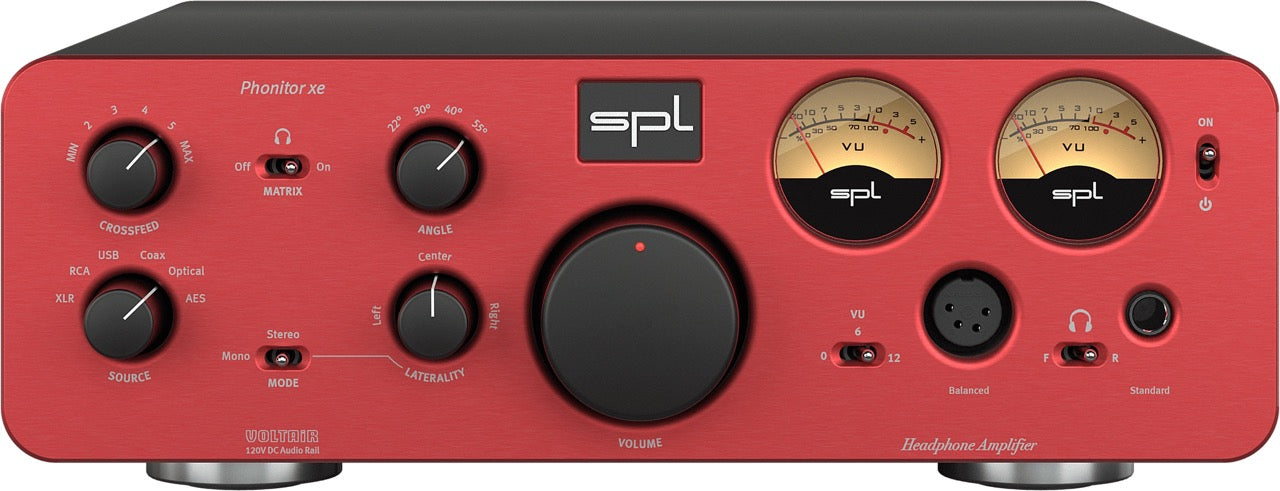

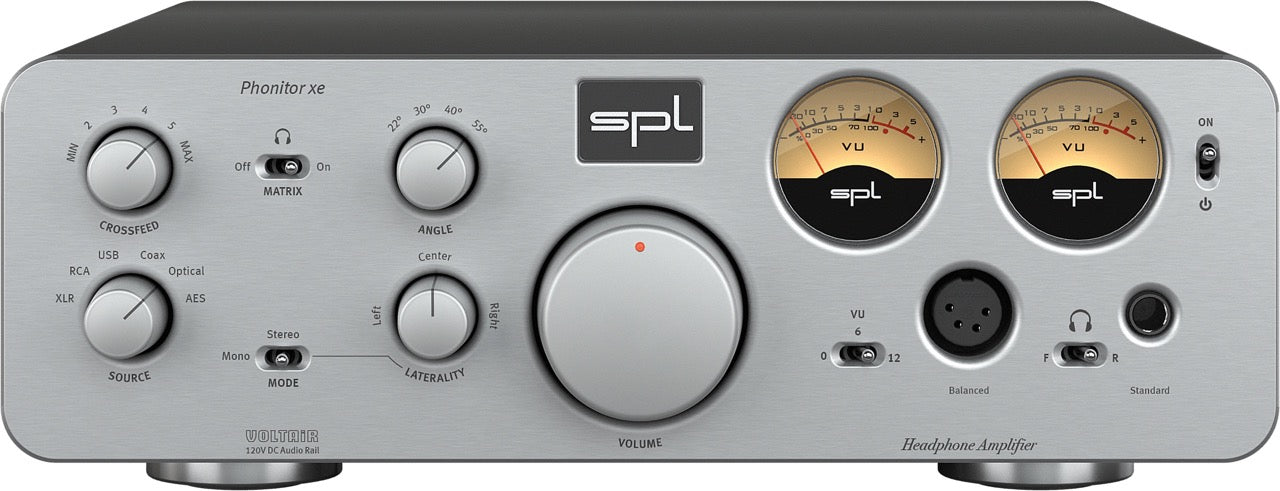

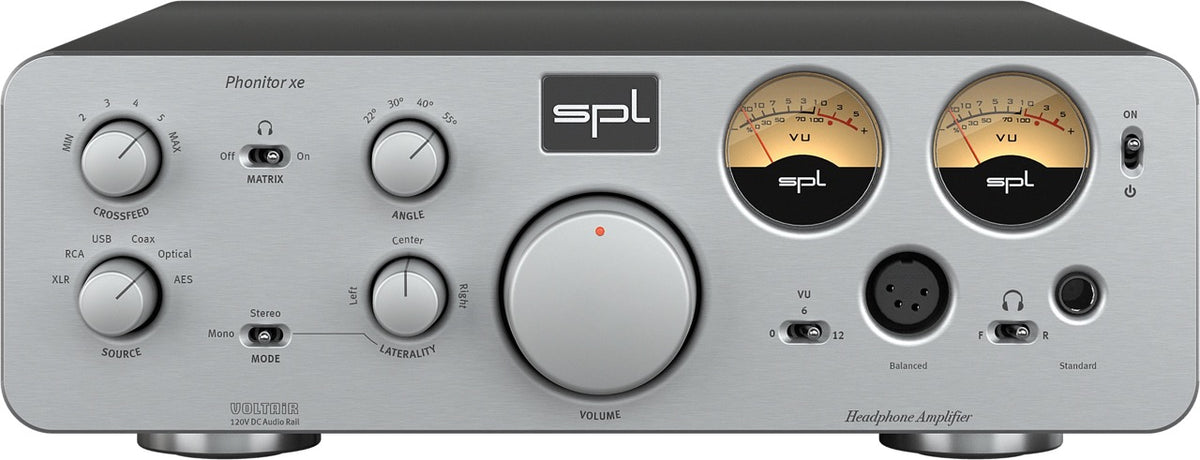

Kopfhörerverstärker in schwarz / silber / rot

Unser nonplusultra Kopfhörerverstärker.

Der Phonitor xe ist die nonplusultra Stand-Alone-Variante für Kopfhörer-Liebhaber, die keine Kompromisse eingehen möchten. Phonitor-Matrix, Lautstärke-Fernsteuerung, Retro-Look-VU-Meter, der optionale Premium-DA-Wandler und die alles überragende VOLTAiR-Technologie machen den Phonitor xe zu einem der besten Kopfhörerverstärker unserer Zeit.

Großartiger Klang –
für alle Kopfhörer

Der Phonitor xe bietet Anschlüsse für Standard-Kopfhörer mit Klinkenstecker und für symmetrisch betriebene Kopfhörer mit 4-Pol XLR-Stecker.

Dank der hohen Ausgangsleistung treibt er alle Kopfhörer mühelos und ohne Anstrengung, so spielt er die Vorteile der SPL VOLTAiR-Technologie aus und belohnt den Hörer mit einem ehrlichen, detailreichen und zugleich lebendigem Klangerlebnis.

Einfach zweifach

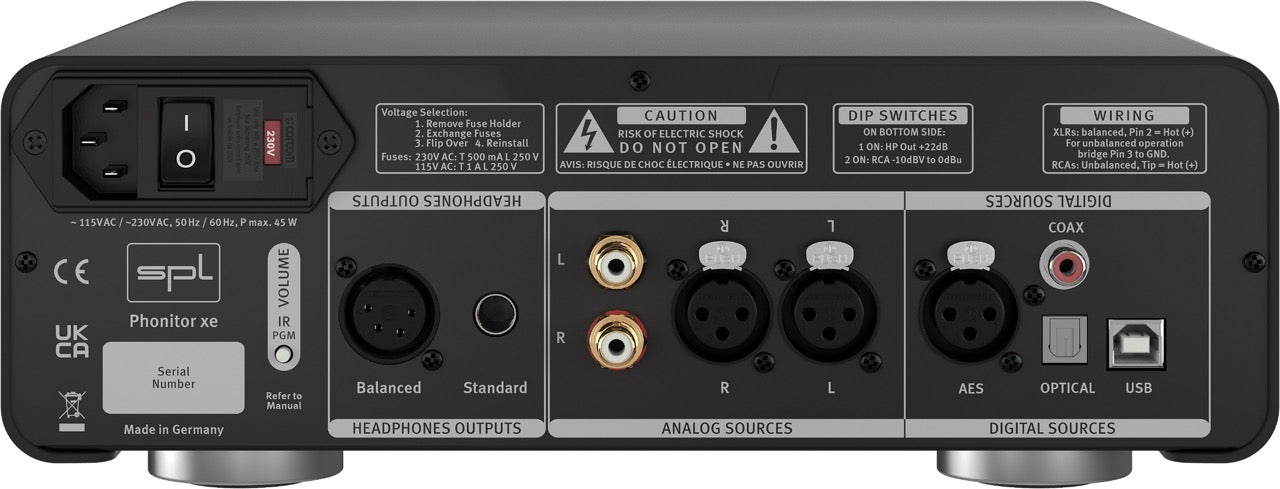

Der Phonitor xe bietet Kopfhörerausgänge auf der Front und auf der Rückseite. Auf der Front schalten Sie zwischen F (Front) und R (Rear) um. So bleiben die Lieblingskopfhörer auf der Rückseite fest angeschlossen – ohne sichtbare Verkabelung auf der Vorderseite



Aus dem Vollen

Der massive, aus Aluminium gefräste 45mm große Volume-Drehknopf ist ein haptisches Highlight. Seine Masse erzeugt im Zusammenspiel mit dem motorisierten Alps RK27 „Big Blue“-Potentiometer ein wunderbares „Löffel im Honig“-Drehgefühl.

Die rote Markierungs-LED sorgt auch in abgedunkelten Umgebungen für eine gute Sichtbarkeit des Lautstärke-Parameters.

Fernsteuern

Die Lautstärke-Regelung lässt sich mit jeder beliebigen Infrarot-Fernbedienung fernsteuern.

Der Phonitor xe lernt per simplem Knopfdruck die Kommunikation mit dieser.

Lernen leicht gemacht

Am Beispiel des Phonitor x erklärt dieses Video, wie Sie eine beliebige Infrarot-Fernbedienung nutzen können, um die Lautstärke fernzusteuern.

Freie Auswahl

Bis zu sechs (6 !) Stereo-Quellen können an den Phonitor xe angeschlossen werden:
XLR, Cinch und über den optionalen DAC768 auch USB, COAX, OPTICAL und AES.

Der Phonitor xe akzeptiert nahezu alle Audioverbindungen. Symmetrisch über XLR- oder unsymmetrisch über Cinch- Buchsen.

Mit dem optionalen DAC768 kommen noch vier weitere digitale Quellen hinzu. Von USB bis zum professionellem AES-Format bleiben keine Wünsche offen.


DAC768v2 – Der SPL Referenz-DAC in der neusten Revision!

Als Wandler-Chip im Digital/Analog-Wandler kommt in der neusten Version des SPL DAC „DAC768v2“ der hochgelobte AKM AK4493 SEQ VELVETSOUNDTM Premium-DAC Chip zum Einsatz, der dank seiner Architektur feinste Klangdetails reproduziert. Er glänzt mit noch niedrigeren Verzerrungswerten und noch größerem Dynamikumfang als sein Vorgänger.

Er wandelt PCM-Audio mit einer Auflösung von 32 Bit und einer Abtastrate von bis zu 768 kHz, was der 16-fachen CD-Auflösung entspricht. Auch Direct Stream Digital wird bis zu einer Auflösung von DSD4 bzw. DSD256 unterstützt. Der DAC768v2 hat die neuste Version des Spartan FPGA – den Spartan 7 – an Bord. Er bietet im Gegensatz zum kleineren SPL DAC „DAC768xs“ nicht nur einen AES/EBU Digital-Eingang, sondern auch den neuen, optimierten SPL SLP120 mit VOLTAiR-Technologie.

SLP120 (Super Low-Pass)

Jedes Signal, das von einem DAC-Chip in die analoge Welt geleitet wird, muss durch ein Tiefpass-Filter (Low-Pass) gefiltert werden. Im Gegensatz zu allen anderen DACs dieser Welt, kommt bei unseren analogen Tiefpass-Filtern SPL VOLTAiR-Technologie zum Einsatz, was ein Plus an Dynamik, Headroom und Klang bringt. Das speziell auf den neuen SPL DAC768v2 optimierte Filter trägt den Namen SLP120 (Super Low-Pass).

Der optionale DAC768v2 für den Phonitor xe ist mit dem SLP120 ausgestattet – einem analogen „Super Low-Pass“-Filter mit VOLTAiR-Technologie.

Gute alte Zeit

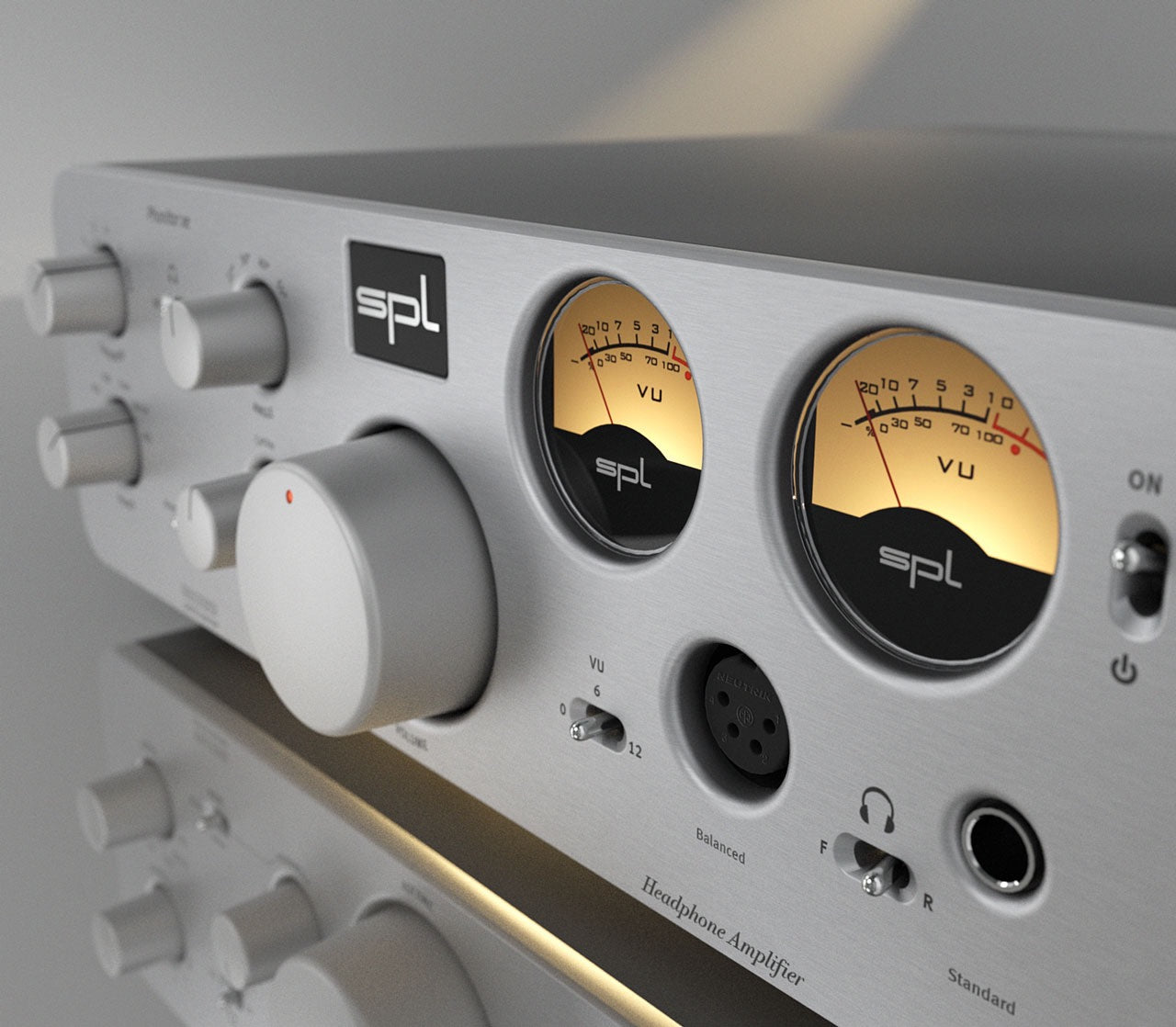

Zwei mechanische VU-Meter visualisieren die Eingangspegel für den linken und den rechten Audiokanal.

Mit dem VU-Schalter optimieren Sie die Darstellung für unterschiedliche Signalpegel.

Die Mitte finden

ist nicht immer einfach. Schon von Natur aus kann das Hören mehr nach links oder mehr nach rechts gerichtet sein. Besonders beim Hören mit Kopfhörern wird dies deutlich.

Daher hat der Phonitor xe die einzigartig fein aufgelöste Lateralitäts-Regelung. Diese führt das Stereo-Bild wieder ins Gleichgewicht.

Mit dem MODE-Schalter wählen Sie zwischen Stereo- oder Mono-Wiedergabe. Mit diesem Schalter wird auch die Lateralitäts-Regelung aktiviert.



Die Revolution: Phonitor-Matrix

Die Phonitor-Matrix ist die Revolution im Kopfhörerverstärker.


Dank der Phonitor-Matrix kann Musik auch über Kopfhörer so erlebt werden, als wenn sie über Lautsprecher wiedergegeben würde. Der ermüdende Super-Stereo-Effekt gehört somit der Vergangenheit an.

Genießen Sie ihre Musik ohne Hörermüdung und genauso, wie sie gehört werden sollte.

Musik wird im Normalfall für die Wiedergabe über Stereo-Lautsprecher produziert und gemischt.

Das Hören über Kopfhörer unterscheidet sich vom Hören über Lautsprecher. Der größte Unterschied ist das fehlende Übersprechen des Klangsignals vom linken Lautsprecher zum rechten Ohr und vom rechten Lautsprecher zum linken Ohr. Dieses Übersprechen fehlt beim herkömmlichen Hören über Kopfhörer, da kein Schall von der einen Seite des Kopfhörers zur anderen Seite gelangt. Dadurch ergibt sich eine unnatürlich breite Stereo-Bühne und die verschiedenen Schallquellen im Audio-Signal werden nicht so lokalisiert, wie vom Tonmeister gedacht. Dieser Effekt wird oft als „Super-Stereo-Effekt“ bezeichnet. Beim normalen Hören über Kopfhörer kann unser Gehirn die falsche Darstellung der Musikwiedergabe bis zu einem gewissen Maße ausgleichen – dies ist jedoch sehr anstrengend.

Die SPL Phonitor-Matrix kann dieses falsche Stereo-Bild mit einer analogen Schaltung korrigieren. Die Phonitor-Matrix sorgt also nicht nur für eine richtige Darstellung der Stereo-Bühne, sondern auch für ein entspanntes Hörvergnügen.

Die zwei Hauptparameter der Phonitor-Matrix sind Crossfeed und Angle:

Crossfeed bestimmt das Übersprechen der Kanäle, die sogenannte interaurale Pegeldifferenz.
Angle bestimmt den Öffnungswinkel der Stereo-Bühne, die sogenannte interaurale Laufzeitdifferenz.

Im Zentrum der Aufmerksamkeit

Um das Hörerlebnis zu perfektionieren, muss der Pegel der Schalquellen, die mittig im Stereo-Bild angeordnet sind, abgesenkt werden wenn die Phonitor Matrix aktiviert ist. Das Resultat ist, dass nicht nur die Position aller Klangquellen korrekt abgebildet wird, sondern auch deren Lautstärke.

Bei den Professional-Fidelity-Geräten ist der Wert fest auf eine Absenkung von -1 dB eingestellt, was die beste Wahl für eine authentische Darstellung der Klangbühne ist.

Klingt gut

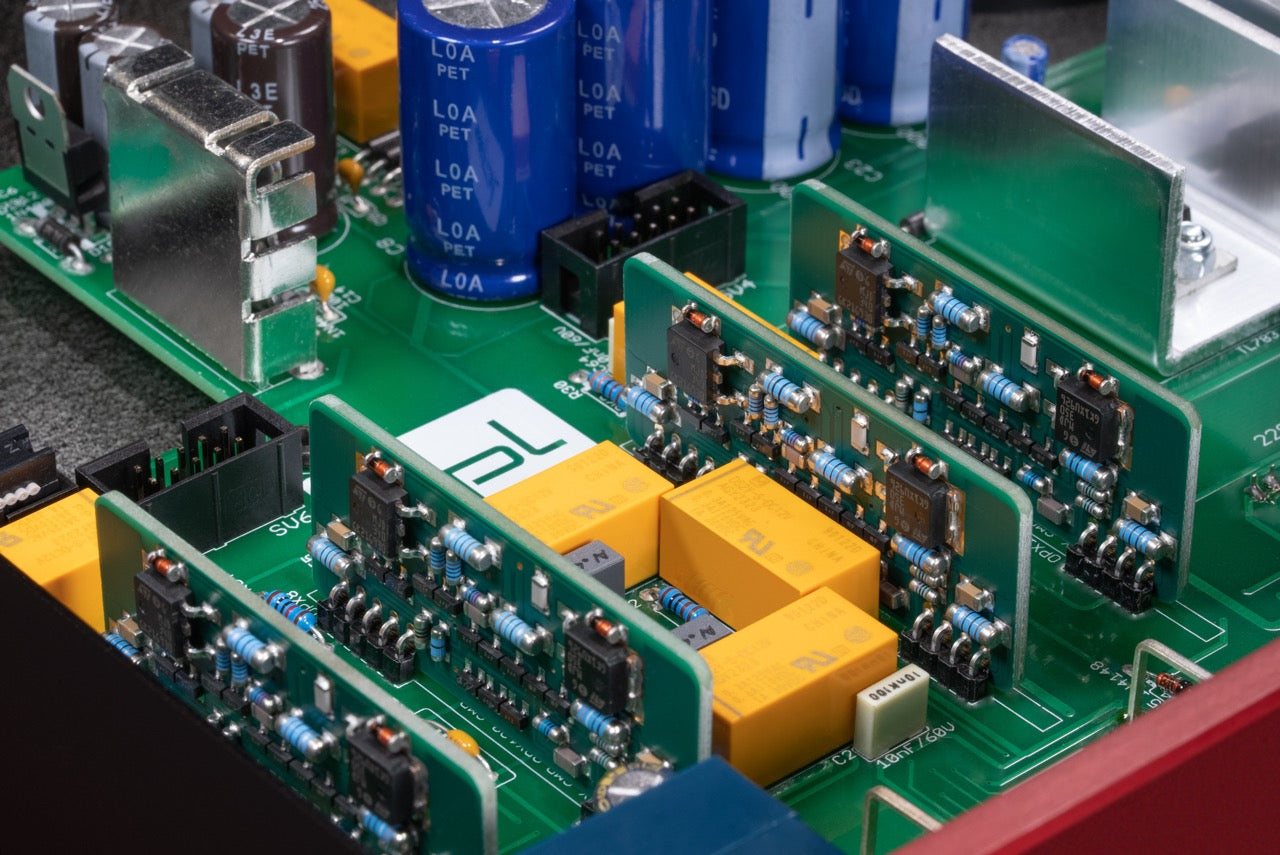

Bei allen Geräten der Professional-Fidelity-Serie entwickeln wir von Anfang an nicht nur nach Plan, sondern auch nach Gehör. Viele der grundlegenden Bauteile werden in Durchsteckmontage (THT) auf den Platinen verbaut. So können wir sicherstellen, dass wir die Komponenten verbauen können, die am besten klingen.

Die VOLTAiR-Technologie

Die 120V-Technologie ist unsere Referenztechnologie. Sie ist weltweit einmalig im Audio-Bereich, denn sie arbeitet mit einer Gleichspannung von 120 Volt. Dies entspricht der vierfachen Betriebsspannung von IC-basierten Halbleiter-Operationsverstärkern. Diese unübertroffene Technologie bezeichnen wir in unserer Professional-Fidelity-Serie als VOLTAiR-Technologie.

Eine möglichst hohe Audioqualität benötigt eine möglichst hohe Audio-Betriebsspannung.

Die 120V-Technologie arbeitet mit +/- 60 V. Um eine so hohe Spannung verarbeiten zu können, haben wir spezielle proprietäre Operationsverstärker entwickelt, die mit einer Gleichspannung von +/- 60 V arbeiten können – die SPL 120V-SUPRA-Operationsverstärker. Diese hohe Spannung würde konventionelle Bauteile und Operationsverstärker zerstören.

Die 120V-Technologie erzielt außergewöhnliche technische Spezifikationen und klangliche Vorteile. Technisch betrachtet, bezüglich Dynamikumfang, Rauschabstand und Übersteuerungsfestigkeit. Klanglich betrachtet, bezüglich Detailreichtum und einem absolut entspannten Hörvergnügen.

Das „120V“ im Namen der Technologie hat übrigens nichts mit der lokalen Netzspannung aus der Steckdose zu tun. Hier geht es um die Betriebsspannung im Gerät, mit der die Audiosignale verarbeitet werden.

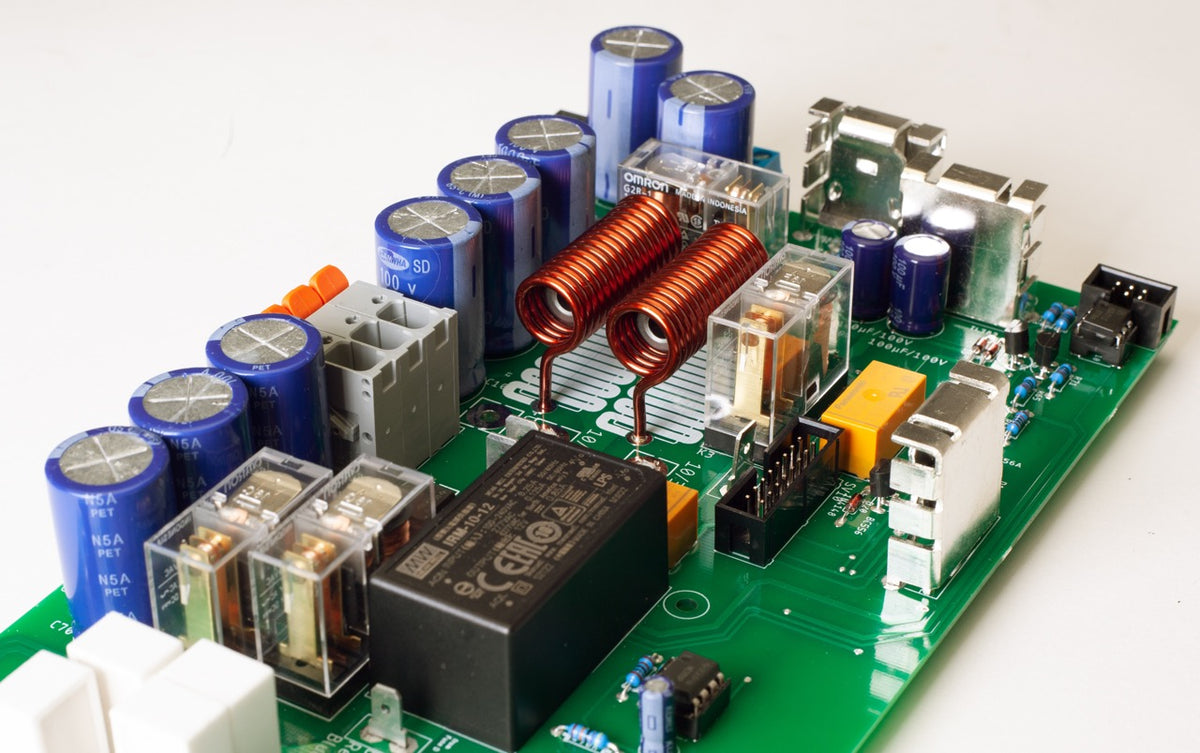

Die Netzspannung aus der Steckdose wird im geräteinternen Linear-Netzteil mit Ringkerntransformator auf die benötigte Sekundärspannung transformiert. Gleichrichter wandeln diese Wechselspannung in die im Audio-Gerät benötigten Gleichspannungen.

Ausstattung

  • Kopfhörerverstärker
  • Kopfhöreranschlüsse vorne und hinten
  • optionaler DAC mit hochwertigem AKM AK 4493 EQ Wandler
  • drei Digitaleingänge (Stereo)
  • Coax-, Optical-, USB-Eingang
  • Vollmetall Volume-Regler

Analoge Eingänge: XLR (symmetrisch), Cinch

  • Eingangspegel (max.): 32,5 dBu
  • Eingangsimpedanz (Cinch): 20 kΩ
  • Eingangsimpedanz (XLR): 20 kΩ
  • Gleichtaktunterdrückung (XLR): 82 dB

Digitale Eingänge: DAC768 (optional)

  • AES/EBU (XLR), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192 kHz
  • Coaxial SPDIF (Cinch), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192 kHz
  • Optisch SPDIF (Toslink F06), PCM-Abtastraten: 44,1/48/88,2/96/mit Glasfaser < 1m: 176,4/192 kHz
  • USB (B), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192/352,8/384/705,6/768 kHz
  • USB (B), DSD over PCM (DoP), Abtastraten 2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) MHz: 0 dBfs kalibriert auf 15 dBu

Symmetrischer Kopfhörerausgang: 4-Pol XLR (symmetrisch)

  • Pinbelegung: 1 = L (+), 2 = L (-), 3 = R (+), 4 = R (-)
  • Quellimpedanz: 0,36 Ω
  • Dämpfungsfaktor (40 Ω): 180
  • Frequenzgang (0 dBu): 10 Hz – 100 kHz
  • Übersprechen (1 kHz, 0 dBu): -90 dB
  • THD + N (1 kHz, 0 dBu): 0,00082 %
  • Rauschen (A-bewertet): -98 dBu
  • Ausgangsleistung (1 kHz @ 1 % THD, 250 Ω): 2 x 3,5 W
  • Ausgangsleistung (1 kHz @ 1 % THD, 32 Ω): 2 x 0,7 W
  • Dynamikumfang: 130,5 dB

Standard-Kopfhörerausgang: 6,35 mm-TRS-Klinkenbuchse

  • Pinbelegung: Spitze = links, Ring = rechts, Schaft = GND
  • Quellimpedanz: 0,18 Ω
  • Dämpfungsfaktor (40 Ω): 180
  • Frequenzgang (0 dBu): 10 Hz – 100 kHz
  • Übersprechen (1 kHz, 0 dBu): -90 dB
  • THD + N (1 kHz, 0 dBu): 0,00082 %
  • Rauschen (A-bewertet): -103 dBu
  • Ausgangsleistung (1 kHz @ 1 % THD, 250 Ω): 2 x 5 W
  • Ausgangsleistung (1 kHz @ 1 % THD, 32 Ω): 2 x 1 W
  • Dynamikumfang: 135,5 dB

Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator

  • Betriebsspannung für analoge Audio-Elektronik: +/- 60 V
  • Betriebsspannung für Relais und LEDs: + 12 V

Netzteil

  • Netzspannung (wählbar, siehe Sicherungskammer): 230 V AC / 50; 115 V AC / 60 Hz
  • Sicherung für 230 V: T 0,5 A
  • Leistungsaufnahme: max. 40 VA
  • Stand-By Stromaufnahme: < 0,3 W

Maße & Gewicht

  • Abmessungen (BxHxT): 278 x 100 x 300 mm
  • Gewicht des Geräts: 4,9 kg
  • Versandgewicht (inkl. Verpackung): 5,6 kg

ie Unterschiede der Phonitormodelle sehen hier in der Übersicht unter diesem Link.

Weitere Informationen sind auf der Homepage von SPL.Audio verfügbar.

Der angebotene Preis beinhaltet 19% MwSt. Alle Varianten sind kurzfristig lieferbar
