New Type-R-Schaltung für optische Tonabnehmer (photoelektrische Cartridge)

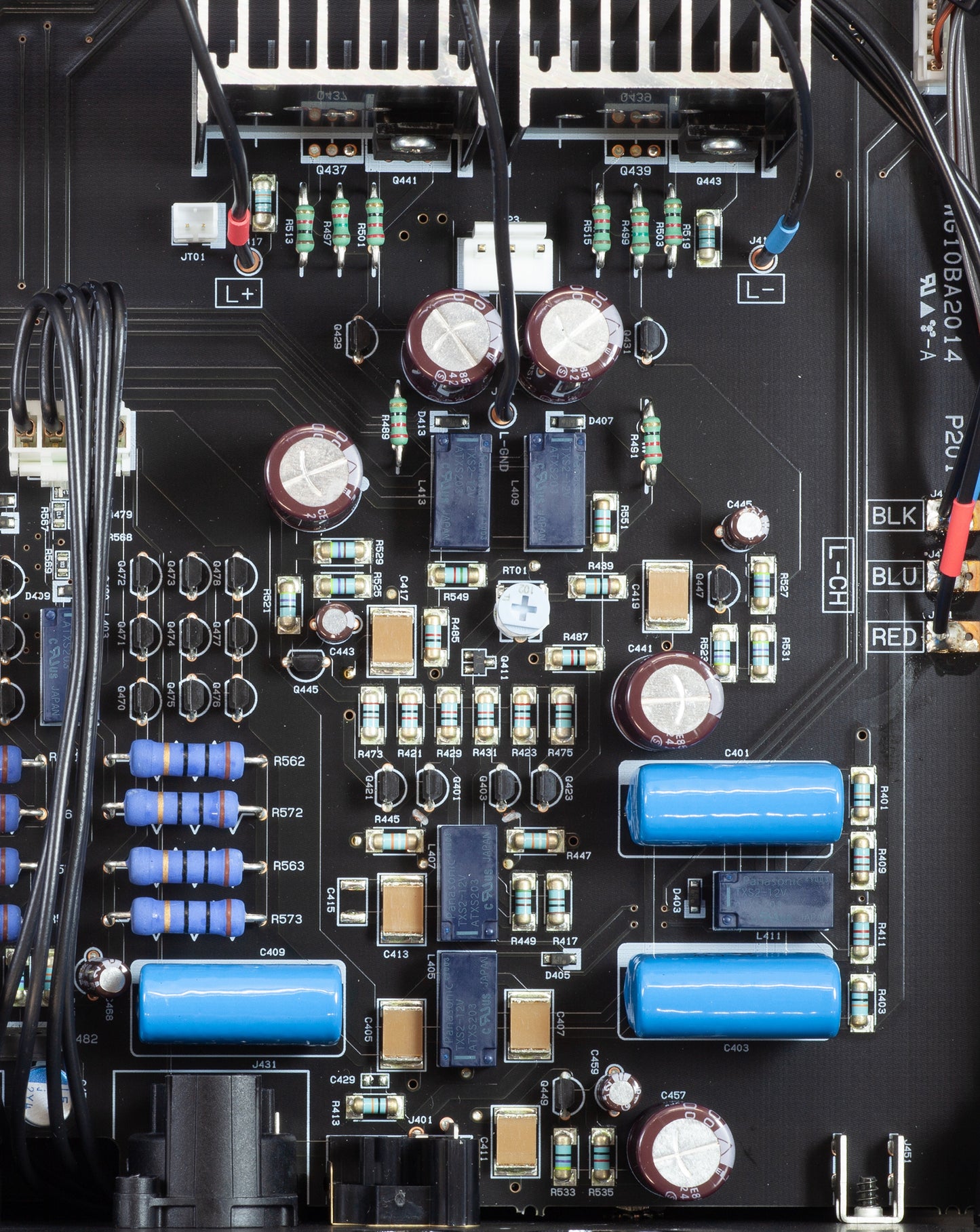

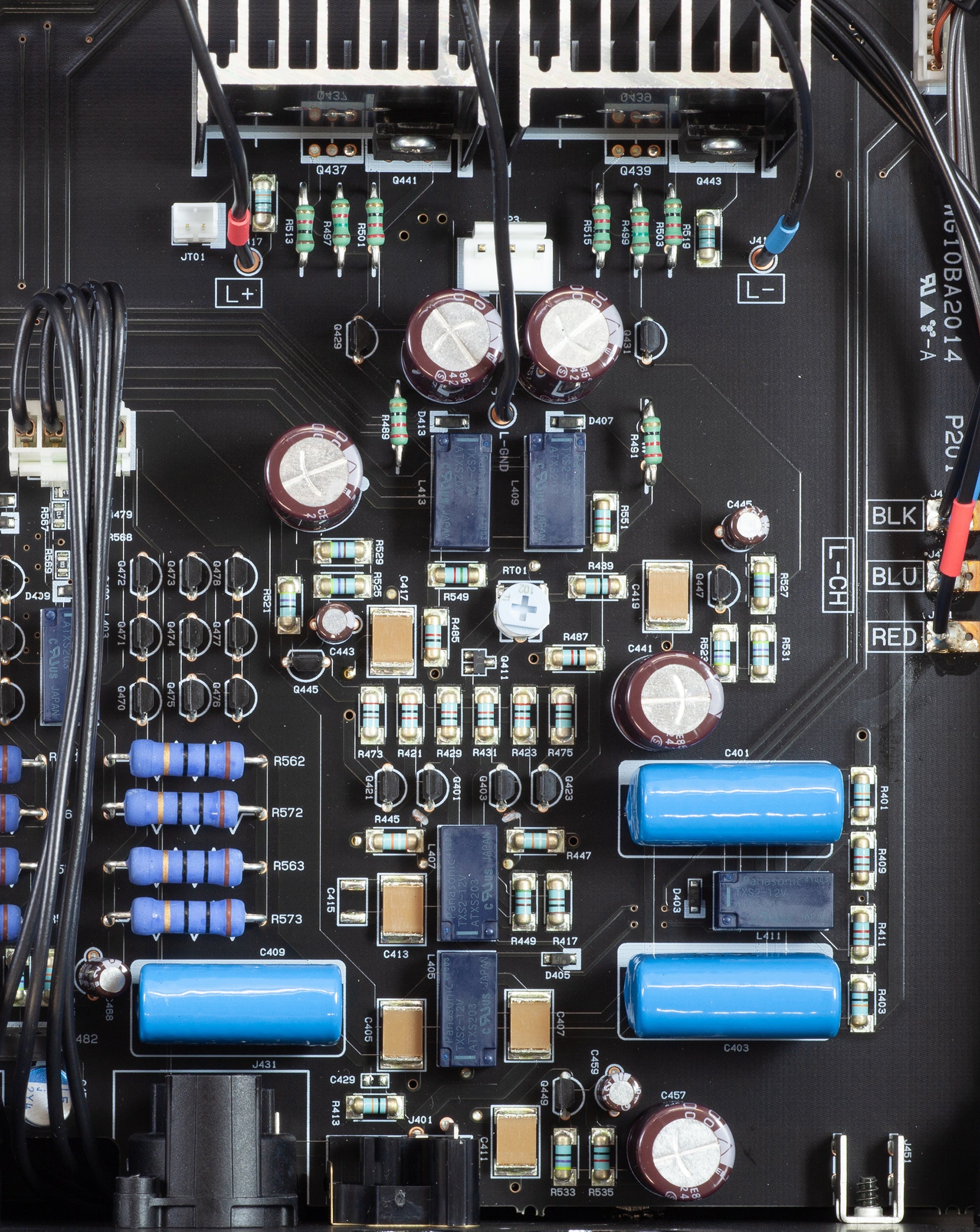

Die analoge Schaltung für den optischen Eingang ist mit der vollständig symmetrischen, rückkopplungsfreien New Type-R-Schaltung ausgestattet, wie sie auch im E-3 verwendet wird. Durch die Auslegung des Entzerrungs-Elements als differenzielle Emitter-Bypass-Schaltung konnte die Schaltungsimpedanz deutlich reduziert werden. Ohne Phasenkompensation oder Bandbreitenbegrenzung und ohne zusätzliche elektrische Last nutzt die New Type-R-Schaltung die konstruktiven Vorteile optischer Tonabnehmer, die ohne Spuleninduktivität und magnetische Kreise arbeiten. In Kombination mit dem Non-Feedback-Ansatz ergibt sich eine sehr schnelle, impulsstarke Wiedergabe mit hoher Lebendigkeit und klarer Raumzeichnung.

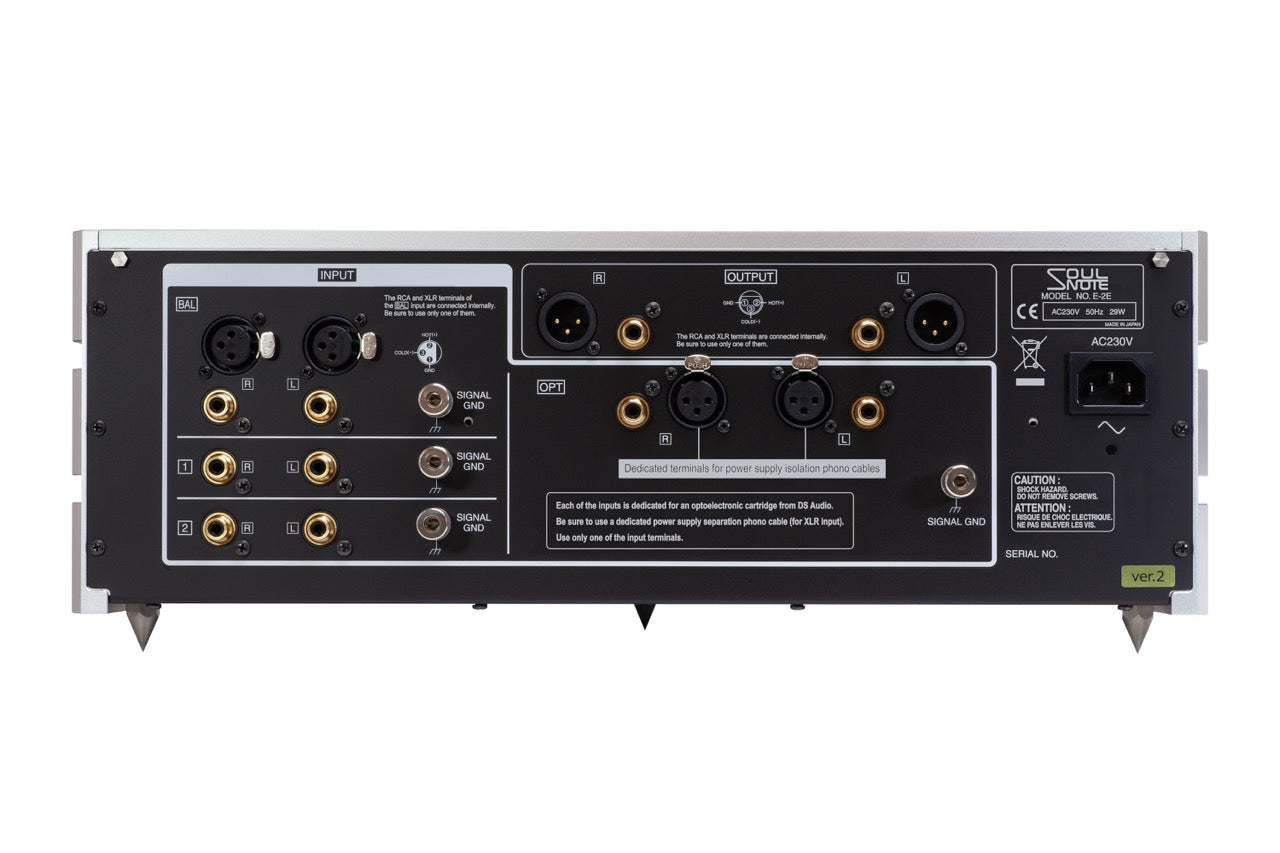

XLR-Anschluss für Trennkabel (wie im E-3)
Kompatibel mit dem im E-3 verwendeten Trennkabel. Durch die Trennung des Signals von der LED-Stromversorgung werden die Stärken des optischen Tonabnehmers konsequent ausgeschöpft.

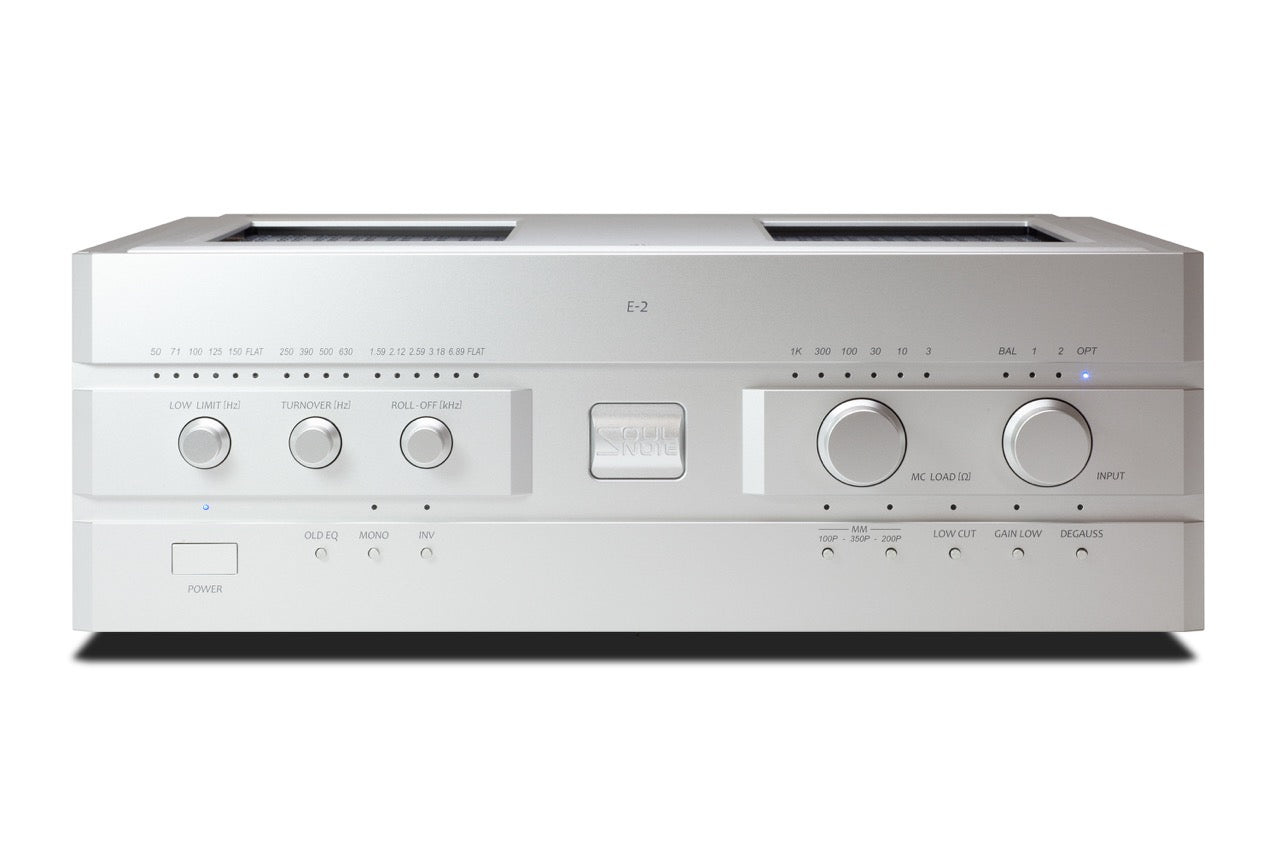

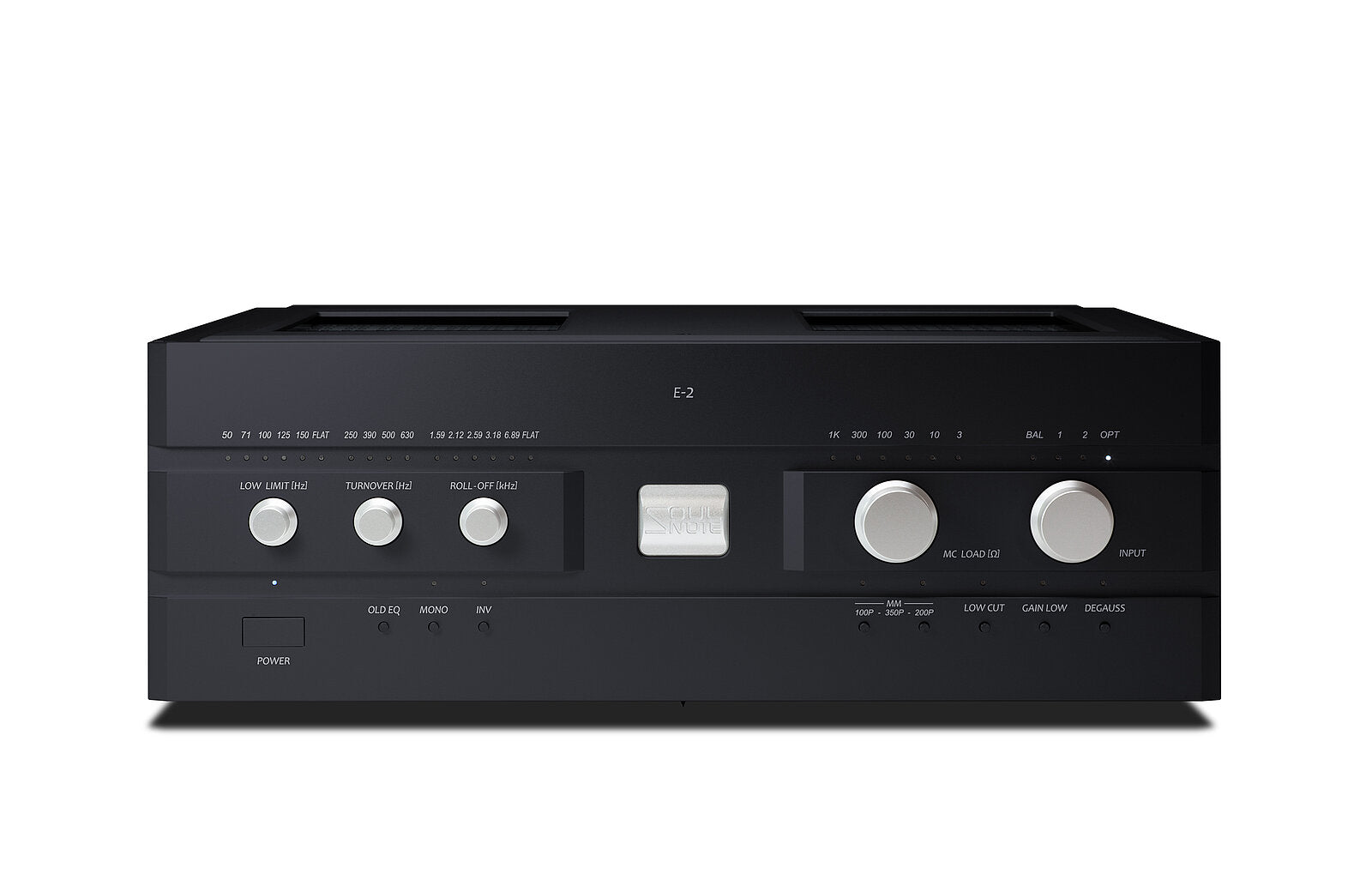

Umfangreiche Unterstützung historischer Entzerrkurven vor RIAA (für MC/MM)
Roll-Off (6 Varianten), Turnover (4 Varianten) und Low Limit (6 Varianten, Begrenzung der ultratiefen Anhebung) lassen sich unabhängig voneinander einstellen. Insgesamt stehen damit 144 Kurven zur Verfügung – von Decca und COLUMBIA bis hin zu frühen SP-Aufnahmen (FLAT). Die gewünschte Kurve kann direkt anhand der beiliegenden Kurventabelle eingestellt oder beim Hören fein abgestimmt werden. Die Umschaltung erfolgt konsequent über mechanische Relais, mit klarer Priorität auf Klangqualität.

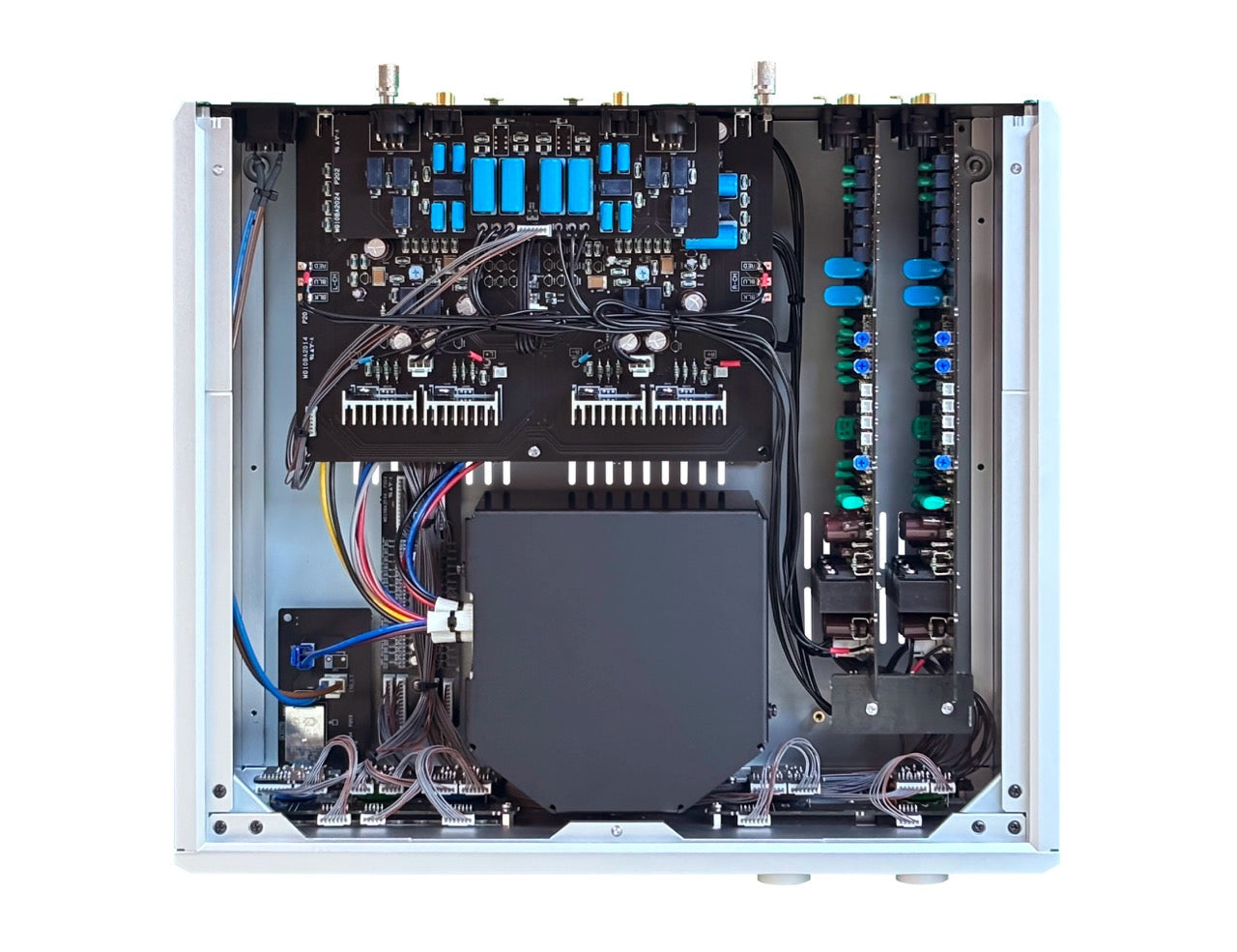

Vollsymmetrische, rückkopplungsfreie Phono-Equalizer-Schaltung (MC/MM) in Twin-Mono-Auslegung
Die Verstärkung des Differenzverstärkers selbst bildet präzise RIAA-Eigenschaften ab. SOULNOTE setzt hier eine vollständig symmetrische Non-Feedback-Phono-Entzerrung ein, die typische Schwächen klassischer NF- und CR-Konzepte adressiert. Linker und rechter Kanal sind auf getrennten Platinen aufgebaut; die Twin-Mono-Konfiguration unterstützt eine präzise, weit aufgezogene Raumdarstellung. In Version 2 wurde die MC/MM-Schaltung zudem durch eine überarbeitete Bias-Schaltung vereinfacht, was die Qualität weiter erhöht.
MC LOAD Switching
Zur Anpassung an MC-Tonabnehmer stehen mehrere Lastimpedanzen zur Verfügung (3 Ω bis 100 Ω, je nach Einstellung).
Vier Eingänge gleichzeitig anschließbar
- MC Balanced Input
- MC/MM Unbalanced Input (2 Eingänge)
- Optischer Tonabnehmer-Eingang (photoelectric)
- Zwischen den Eingängen kann bequem umgeschaltet werden.
MONO-Funktion
Linker und rechter Kanal können zusammengeschaltet und als Mono ausgegeben werden.

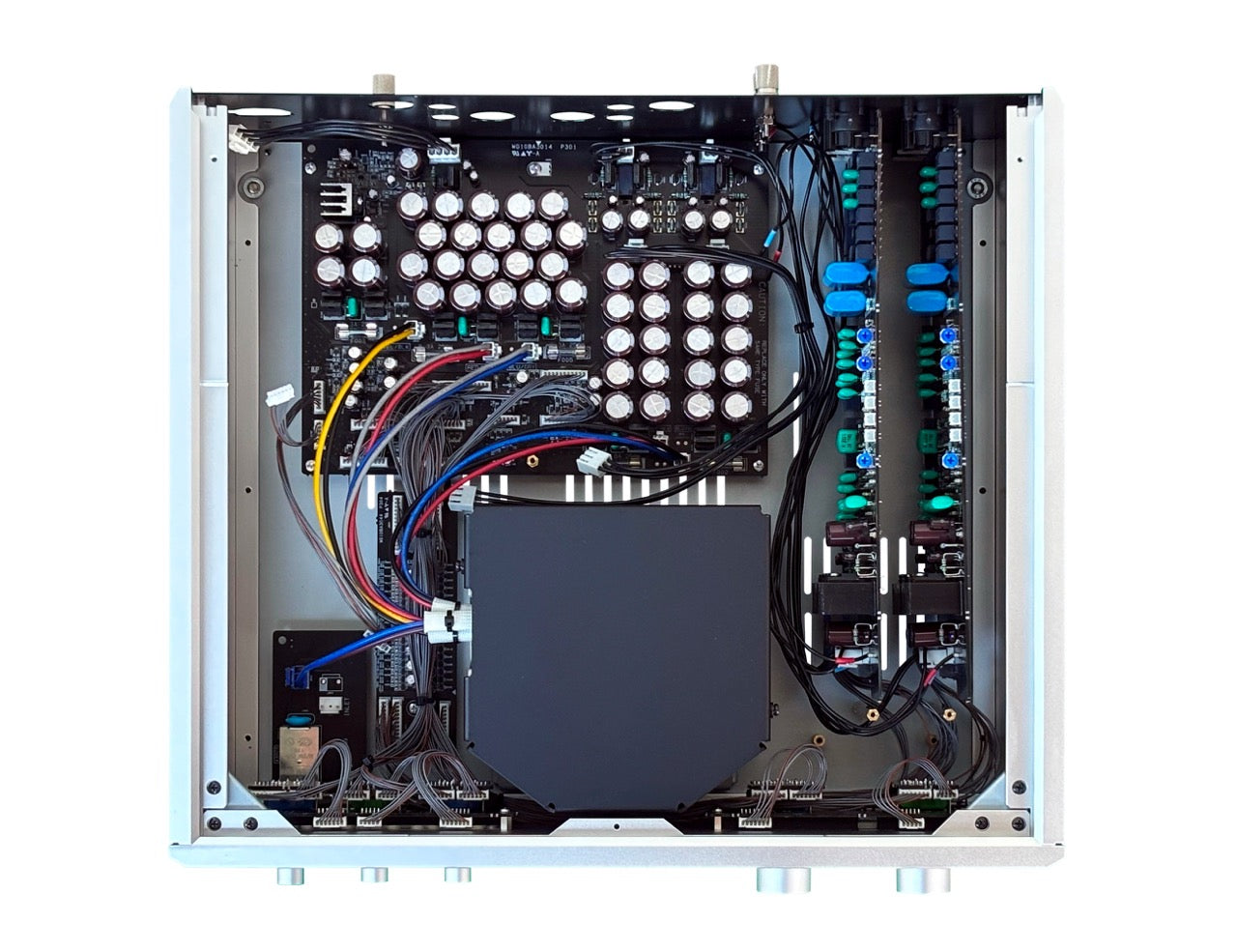

400 VA Ringkerntransformator und Hochgeschwindigkeits-„No-Return“-Stromversorgung
Ein bewusst einzeln dimensionierter 400-VA-Transformator mit bifilarer Wicklung soll die Erdungs- und Versorgungsbedingungen klar definieren. In Kombination mit vielen parallel geschalteten Kondensatoren kleiner Kapazität und einer Hochgeschwindigkeits-„No-Return“-Regelung wird eine präzise Abbildung mit feiner Dynamik und hoher Durchzeichnung unterstützt.
MM-Lastkapazität umschaltbar
Für MM-Systeme stehen drei Lastkapazitäten zur Verfügung, um die Anpassung an unterschiedliche Tonabnehmer zu erleichtern.
Invert-Funktion
Durch Vertauschen von HOT und COLD am Ausgang kann die Polarität invertiert werden, ohne zusätzliche Signalwege über weitere Schaltungen einzuführen.
Low-Gain-Funktion
Zur Anpassung an den Headroom des nachfolgenden Vorverstärkers kann der Ausgangspegel abgesenkt werden.
Entmagnetisierungs-/Mute-Funktion (MC/MM)
Eine Kurzschlussfunktion am Eingang. Sie kann als Mute genutzt werden (z. B. beim Absetzen/Anheben der Nadel) und wird zudem als Entmagnetisierungsfunktion für MC/MM beschrieben.
