Soulnote D-2 Ver. 2 DAC (NEU)

Soulnote D-2 Version 2

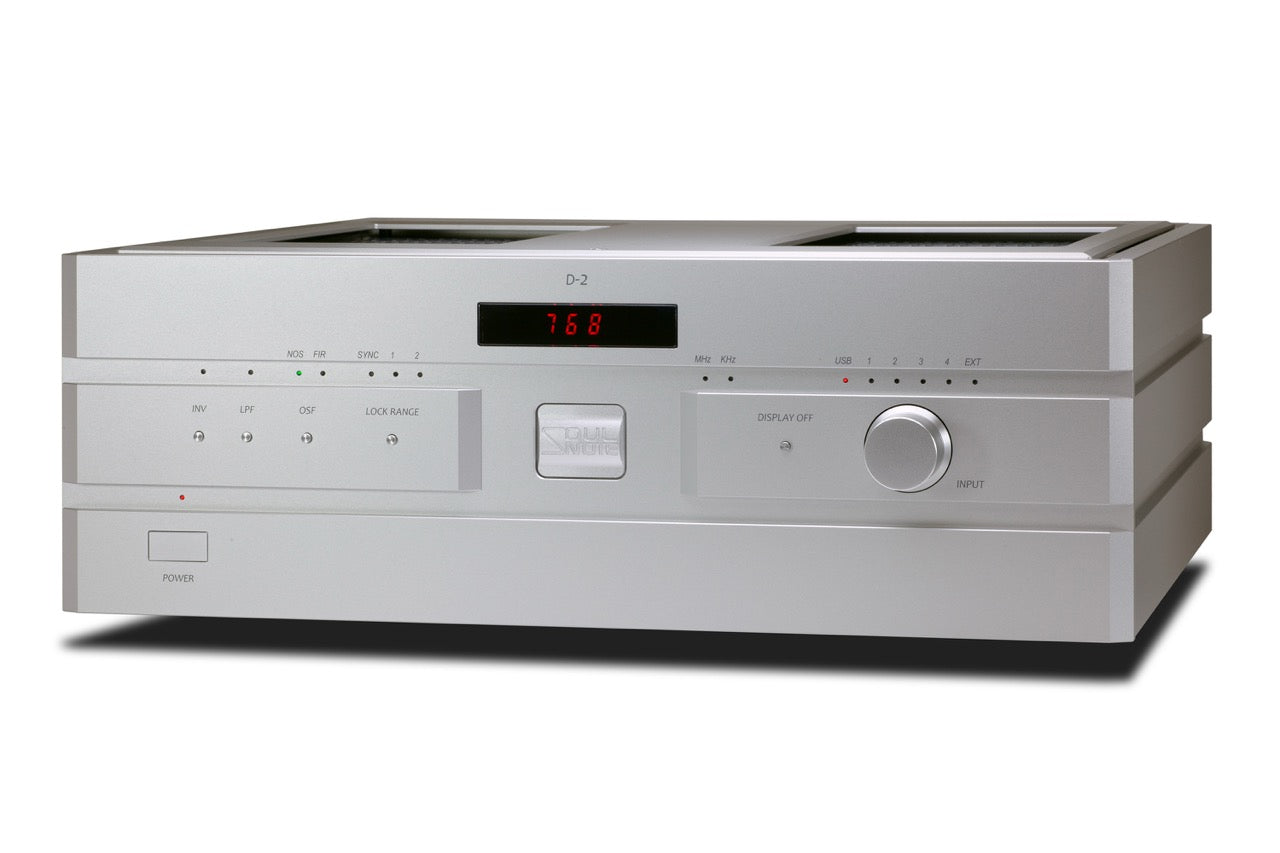

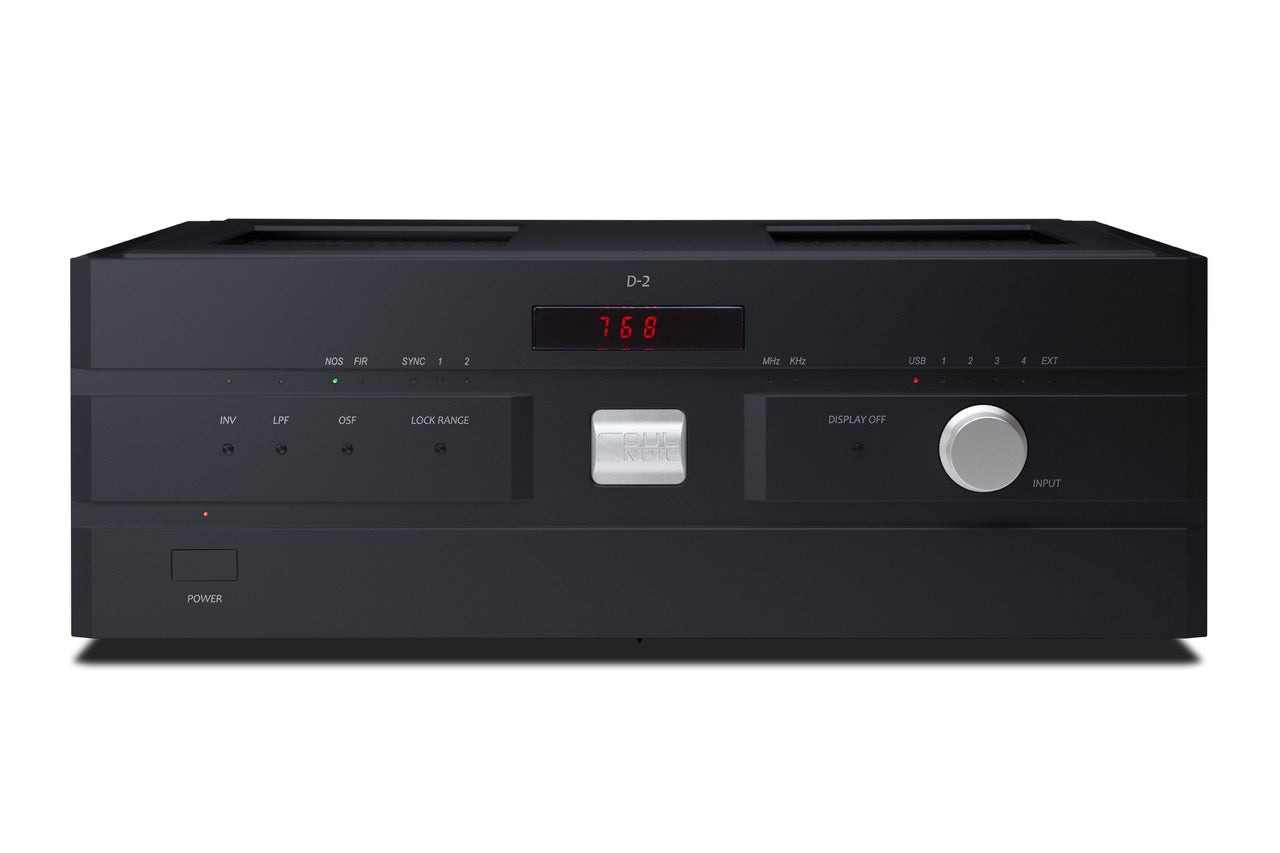

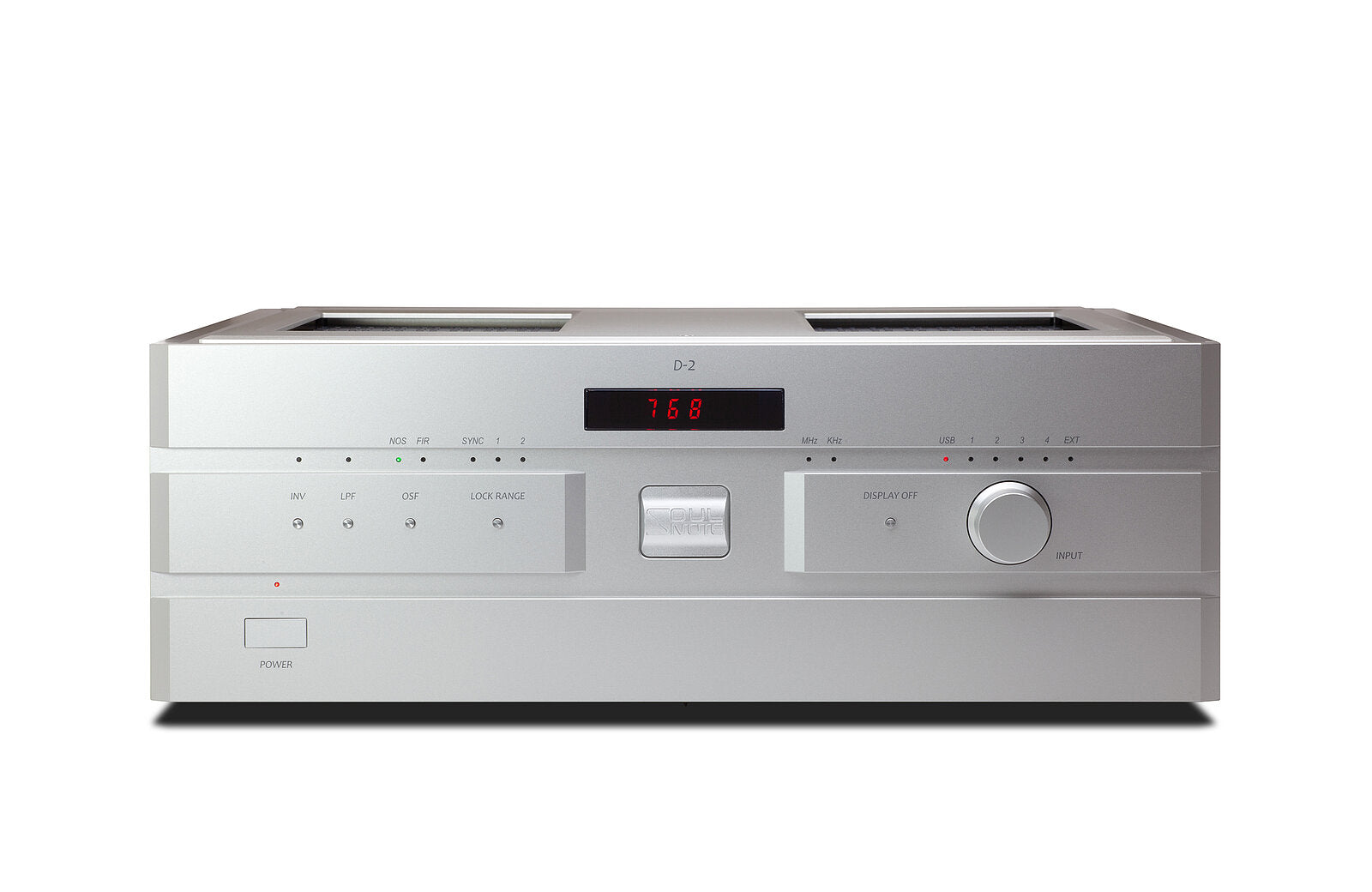

D/A-Wandler in Premium Silber oder Premium Schwarz

Der D-2 ver.2 übernimmt die grundlegende Idee des D-2: eine groß dimensionierte, analog orientierte Ausgangsstufe nach dem Prinzip eines Leistungsverstärkers – konsequent ohne Gegenkopplung. In der 2. Version des D-2  wird dieses Konzept mit der weiterentwickelten New Type-R-Schaltung (aus dem E-3, für den DAC-Einsatz verfeinert), einer echten Twin-Mono-Architektur sowie einer deutlich aufgewerteten Takt- und Versorgungssektion kombiniert. Ziel ist maximale Ruhe, Präzision in der Zeitachse und eine stabile, tief gestaffelte räumliche Abbildung – unabhängig davon, ob intern oder extern getaktet wird.

Texas Instruments LMX2594 als DDS/PLL-Synthesizer

Für die Takterzeugung im DDS/PLL-Bereich kommt der LMX2594 von Texas Instruments zum Einsatz. Die sehr niedrigen Jitter- und Phasenrauschwerte dieser Lösung bilden die Grundlage für eine besonders präzise räumliche Abbildung – sowohl beim Betrieb mit externer Referenz als auch mit dem internen Takt.

10 MHz externer Referenztakt-Eingang und hochwertiger interner TCXO

Der interne Takt nutzt einen leistungsstarken TCXO mit sehr niedrigem Nah-Phasenrauschen. Für das Umschalten zwischen internem und externem Takt wird ein Hochfrequenzrelais mit mechanischen Kontakten verwendet, um zusätzliche Jitter-Einflüsse durch IC-Schalter zu vermeiden. Bei aktivem externem Takt wird die Stromversorgung des internen Takts abgeschaltet, damit dessen Schwingung stoppt und gegenseitige Beeinflussungen vermieden werden.

Der externe Takteingang ist als SMA-Terminal mit hoher HF-Güte und verstärkter mechanischer Ausführung realisiert. Ein Umrüstadapter, wie er bei früheren Setups erforderlich sein konnte, entfällt. In Kombination mit einem 10-MHz-Referenztaktgenerator (z. B. X-3) wird die Wiedergabe über den gesamten Frequenzbereich in Textur und Durchzeichnung weiter verfeinert.

Widerstandsbasierte I/V-Umsetzung mit ES9038PRO

Pro Kanal kommen zwei ES9038PRO zum Einsatz. Durch den hohen verfügbaren Ausgangsstrom kann die I/V-Umsetzung mit einem einzelnen, niederohmigen Widerstand erfolgen. Damit wird ein Ansatz umgesetzt, der ohne eine klassische, rückgekoppelte I/V-Stufe auskommt und typische Nebenwirkungen solcher Schaltungen vermeidet. Der ES9038PRO arbeitet hierbei im Synchronmodus, der auf höchste Klangqualität ausgelegt ist.



FIR-Oversampling und zusätzlich NOS-Modus (Non-Oversampling)

Neben dem FIR-Oversampling-Modus steht ein NOS-Modus zur Verfügung. Dieser arbeitet ohne Oversampling und vermeidet damit die in FIR-Filtern prinzipbedingt entstehenden Vor- und Nachschwingeffekte (Pre-/Post-Echo) der Impulsantwort. Der NOS-Modus priorisiert eine besonders direkte Zeitachsenwiedergabe und eine natürliche Impulsdarstellung.

Hinweis: DSD wird nicht im NOS-Modus wiedergegeben.

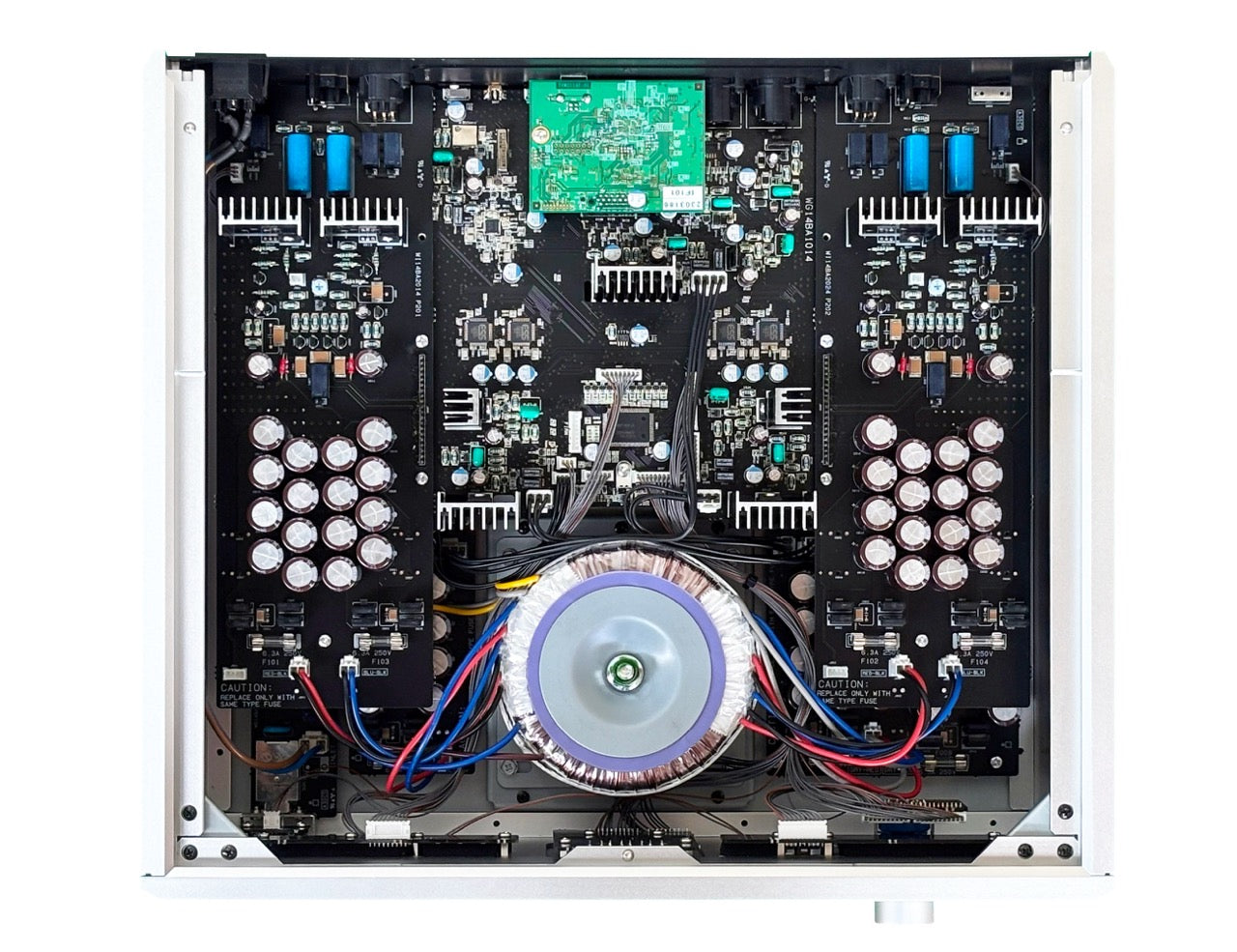

400 VA Ringkerntransformator, bifilar gewickelt, mit 8 Sekundärwicklungen

Der D-2 ver.2 verwendet einen hoch dimensionierten Ringkerntransformator mit acht separaten Sekundärwicklungen – in der Größenordnung, wie man sie sonst eher aus leistungsstarken Verstärkern kennt. Die Gleichrichtung ist je Versorgungsstufe getrennt ausgeführt, um gegenseitige Beeinflussungen zu reduzieren. Ein Spike-Fuß direkt unter dem Transformator dient dazu, dessen mechanische Energie kontrolliert in das Gehäuse abzuleiten.

Rauschminimierung ohne klangbeeinflussende Filter

Zur Störvermeidung setzt der D-2 ver.2 auf optimierte Leiterplattenführung und eine 4-Lagen-Platine mit 70 µm Kupferfolie. Ziel ist eine konsequente Rausch- und Einstreuunterdrückung ohne den Einsatz typischer Zusatzfilter (z. B. Ferrite), die das Klangbild beeinflussen können. Unerwünschte Abstrahlung wird so in allen Betriebsarten unterhalb des Rauschpegels gehalten.

Technische Daten

• Eingangsformat:

USB: PCM, DSD (DoP v1.1, ASIO nativ)
Koaxial, AES/EBU: PCM, DSD (DoP v1.1)

• Unterstützte Abtastfrequenz:

USB: Max. 768kHz (PCM) / Max. 22.6MHz (DSD)
Koaxial, AES/EBU: Max. 192kHz (PCM) / Max. 2.8MHz (DSD64 DoP v1.1)

• PCM-Quantisierungsbitrate:

USB: 16bit, 24bit, 32bit
Koaxial, AES/EBU: 16bit, 24bit

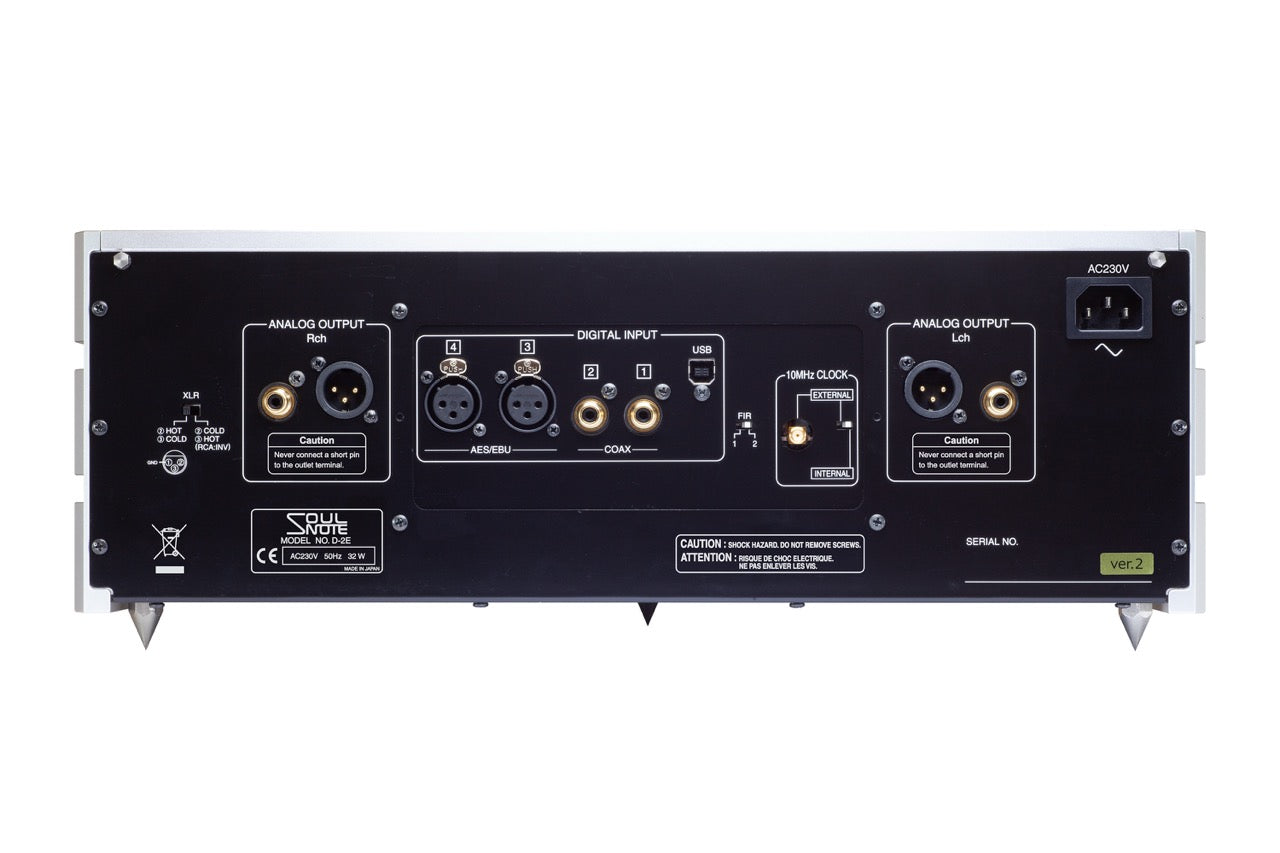

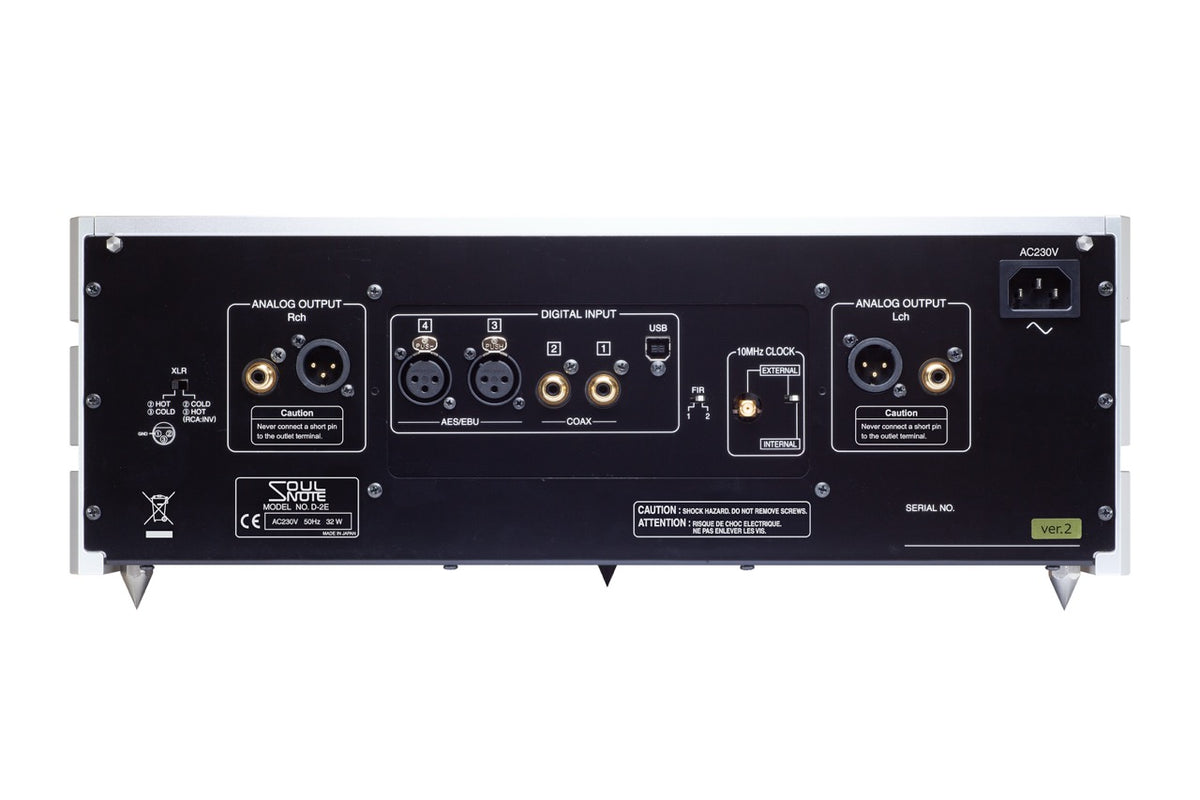

• Digitaler Eingang: USB (Typ B), koaxial x2 (SPDIF), AES/EBU x2
• Externer Clock Eingang: 10 MHz (BNC 50 Ohm)
• Analoger Ausgang: XLR, RCA
• Analoger Ausgangspegel:
  • XLR: 5,6 Vrms
  • RCA: 2,8 Vrms

• Frequenzgang: 2Hz bis 120kHz (+0/-1dB）
• S/N-Verhältnis: 110dB
• Gesamtoberschwingungsverzerrung: 0,04 % (NOS / 44,1 kHz)
• Analoger Filter: primär passiv
• Leistungsspannung: 230V AC 50Hz
• Leistungsaufnahme: 54W
• Geräteabmessungen (BxHxT): 430 × 160 × 405 mm
• Gewicht: 17,0 kg
• Zubehör: Spikes, Netzkabel

Der Artikel steht bei uns in Wuppertal in der Demo (mit und ohne X-3 Clock). Der angebotene Preis beinhaltet 19% MwSt. Die Lieferzeit beträgt ca. 1 - 3 Werktage.
