Soulnote A-2 (NEU)

Soulnote A-2

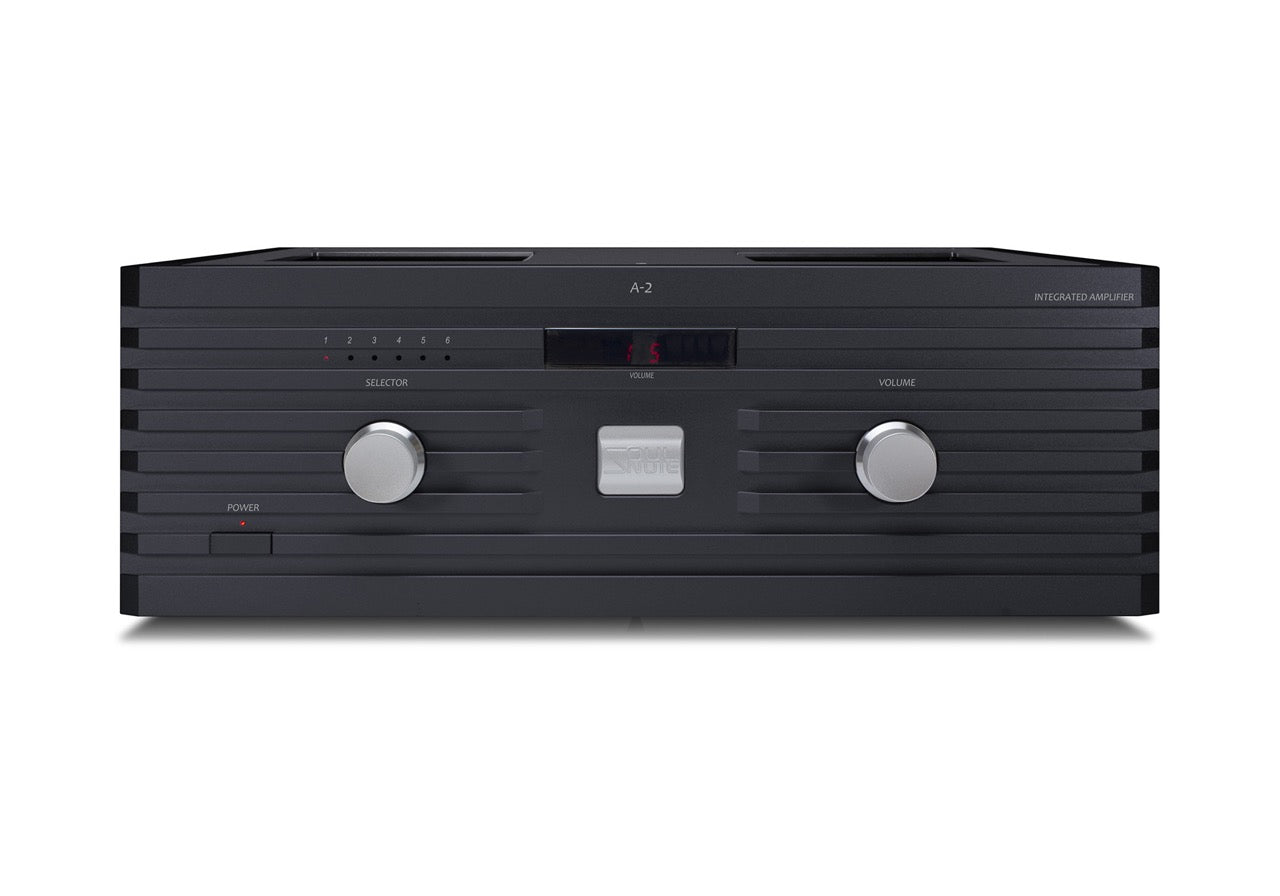

Vollverstärker in Premium Silber oder Premium Schwarz

Mit seiner perfekt ausbalancierten Non-NFB-Schaltung, optimierten und selektierten Bauteilen vom Eingangssignal bis hin zu den 4 speziellen Ausgangstransistoren, liefert der A-2 klangstarke 2X100/200 Watt (8/4Ohm ) mit dem einzigen Ziel, dem Hörer mit einer lebendigen, klaren und üppigen Wiedergabe die Schätze seiner Musiksammlung neu erleben zu lassen.

Für eine noch höhere Klarheit und Dreidimensionalität wird die Lautstärke nicht durch Elektronik oder einen Drehschieber geregelt, sondern durch SOULNOTEs Original-Relais in einem ausgewogenen Abschwächersystem geregelt.
Um der Klangqualität eine noch höhere Priorität zu kommen zu lassen, wurden SOULNOTEs ursprüngliche, perfekt symmetrische Non-NFB-Kanäle vollständig optimiert und integriert.

In alle SOULNOTE-Produkte sind die Vorteile unserer perfekt ausbalancierten Non-NFB-Technologie eingeflossen.
Dieser Vollverstärker ist mit einer Vielzahl von monauralen Antriebs- und Endverstärkermodi ausgestattet, wie z. B. der neuen BTL/Bi-Amp-Einstellung.

ANWENDUNGSFÄLLE:
Stereo-Vor-Hauptverstärker, BTL monauraler Vor-Hauptverstärker, Bi-Amp Mono-Vorverstärker, Stereo-Endverstärker,
BTL monauraler Leistungsverstärker, Monauraler Bi-Amp-Endverstärker

Perfekt abgestimmte, diskrete Non-NFB-Kanäle

SOULNOTEs ursprüngliche, perfekt ausbalancierte Non-NFB-Kanäle wurden vollständig optimiert, um der Klangqualität die höchste Priorität zu geben. Spannungsrückkopplungen wurden in der Ausgangsstufe, in der Spannungsverstärkungsstufe und in den Stromversorgungsschaltungen vollständig eliminiert. Wegen ihres Einflusses auf den Klang wurden Gleichstrom-Servoschaltungen und Stromspiegelschaltungen eliminiert, während sowohl die Konstantstromschaltungen als auch   die Vorspannungsschaltungen in der Spannungsverstärkungsstufe einfache Schaltungslayouts verwenden, bei denen nur Konstantstromelemente (2SK209) und Konstantspannungselemente  (LEDs) zum Einsatz kommen, die sorgfältig für höchste Klangqualität ausgewählt wurden. Die Leistungsverstärkungsstufe ist über den gesamten Emitterfolger-Ausgang perfekt ausgeglichen. All dies im unermüdlichen Streben nach einer lebendigen, klaren und üppigen Musikwiedergabe.

Symmetrisches Dämpfungsglied mit Relais-Schaltung

Die Lautstärke wird nicht durch Elektronik oder einen Drehschieber geregelt, sondern durch SOULNOTEs Originalrelais in einem ausgewogenen Dämpfungssystem, das hochpräzise Widerstände schaltet. Dies erhöht die Klarheit und lässt das Klangbild in drei Dimensionen erscheinen. Außerdem wird die Qualität bei niedrigen Lautstärkepegeln erheblich verbessert.

Eine ideale Konstruktion

Die Eingangssignalleitung wurde rationalisiert, indem die Eingangsklemmen, die Eingangswahlschalter, die Lautstärkeregelung und die Non-NFB-Spannungsverstärkungsstufe auf einer einzigen mehrschichtigen Platine konzentriert wurden. Die Platine verwendet keine einzige Abschirmung oder Filter, die den Klang negativ beeinflussen könnten, um alle Faktoren zu eliminieren, die die Klangqualität beeinträchtigen, wie z. B. die Auswirkungen von Vibrationen durch Verbindungskabel, induktive Komponenten, Strahlungsgeräusche usw.. Diese ideale Konstruktion wurde dank des per Relais schaltbaren symmetrischen Dämpfungsglieds erreicht.

4-Lagen-Board mit 70 Mikrometer dicker Kupferfolie

Der aus der Endstufe und dem Hauptnetzteil bestehende Leistungsblock verfügt über eine innere Schicht aus 70 Mikrometer dicker Kupferfolie als Stromversorgungsschiene und minimiert so die hohen Stromschleifen im Zyklus kommutierender Kondensator >> Ausgangstransistor >> Lautsprecher + Anschlüsse >> Lautsprecheranschlüsse >> Kommutierungskondensator. Durch die Eliminierung von Induktivitätskomponenten in Hochstromleitungen werden hervorragende Frequenzmerkmale und Stabilität erzielt.

Kontaktlose Verkabelung

Sowohl bei den Stromversorgungsleitungen als auch bei den Signalleitungen wurde auf Steckverbinder verzichtet, stattdessen werden die Kabel direkt auf die Platinen gelötet, um kontaktlose Verbindungen herzustellen.

Schornsteinartiger Kühlkörper

Der Kühlkörper hat eine neu entwickelte Schornsteinform, die eine äußerst effiziente Kühlung mit weniger Vibrationen ermöglicht.

Mächtige Energieversorgung

Das Netzteil verwendet einen bifilar gewickelten 600 VA Ringkerntransformator, den leistungsstärksten in der SOULNOTE Geschichte. Kommutierungsstromschleifen wurden minimiert, indem ± unabhängige Kommutierungskreise von der schnellen Erholungsdiode nahe an der Transformatorwicklung platziert wurden. Der Kommutierungskondensator ist ein ELNA-Produkt, das speziell für SOULNOTE entwickelt und aufgrund seiner Klangqualität ausgewählt wurde. Die Parallelschaltung mehrerer Kondensatoren mit geringer Kapazität trägt zur Kontrolle und Optimierung der Frequenzcharakteristik und der gegenseitigen Kapazität bei.

4 parallele Hochgeschwindigkeits-Ausgangstransistoren

Die Endstufe besteht aus 4 Hochgeschwindigkeitstransistoren (2SC2837/2SA1186) mit niedrigem Cob und hohem FT, die parallel geschaltet sind. In Kombination mit der starken Non-NFB- Spannungsversorgung sorgt dies für reichlich Antriebsleistung für die Lautsprecher.

Die Ausgangstransistoren wurden mit Hilfe eines speziell entwickelten Geräts ausgewählt und gepaart, das den Vbe-Stromwert misst und gleichzeitig jeden Einfluss durch steigende Temperaturen in den Ausgangstransistoren vermeidet. Die perfekte Abstimmung der 4 parallel geschalteten Leistungstransistoren sorgt für reichlich Lautsprecherleistung und eine klare, präzise Klangwiedergabe.

4-stufige Darlington-Konfiguration

Hochfrequenztransistoren bilden eine 4-stufige Darlington-Konfiguration, um die Endtransistoren vollständig anzusteuern und so die Höhe des jeweiligen Stroms zu optimieren. Dies erzeugt eine ausreichende Antriebsleistung für jeden Lautsprecher.

Zwei Arten von monauralen Modi

Zusätzlich zum BTL-Mono-Modus können Sie auch den Bi-Amp-Mono-Modus wählen, bei dem der Mono-Eingang auf den linken und rechten Kanal verteilt wird.

Leistungsverstärker-Modus

Der Leistungsverstärkermodus unterbricht die Stromzufuhr zum Mikrocomputer und überbrückt den Wahlschalter und die Lautstärke. Dadurch wird das S/N-Verhältnis erhöht. In diesem Modus können auch XLR- und RCA-Eingänge gewählt werden.

Gehäusedesign, bei dem die Klangqualität im Vordergrund steht

Die Spikes erden die Netzteiltransformatoren direkt und obwohl die Kombination der Spikes mit Aluminiumplatten mit ungleichmäßigem Querschnitt zur Kontrolle der Resonanz die Steifigkeit erhöht, werden die Aluminiumplatten nicht direkt verklebt, um unerwünschte Resonanzen zu eliminieren. Die obere Abdeckung, die einen besonders großen Einfluss auf die Klangqualität hat, besteht aus einer Zweikomponenten-Konstruktion, die die Grundplatte und die Aluminiumplatten an drei Punkten verbindet, damit sie sich nicht gegenseitig dämpfen. Durch die Erdung an drei Punkten, ohne sie an den Aluminiumteilen des Gehäuses selbst zu befestigen, gelingt es dieser Konstruktion, den Klangfokus nach unten zu ziehen und ihn dennoch weiträumig zu halten.

Einzelne Non-NFB-Differntial-BTL-Kanäle

Das herkömmliche monaurale BTL-Prinzip, bei dem der linke und der rechte Kanal des Stereoverstärkers in umgekehrter Phase verwendet werden, kann eine starke Klangqualität erzeugen, aber der Klangeindruck neigt dazu, zu verschwimmen, da die Klänge aufgrund der Auswirkungen von GND-Leitungen oder der Anpassung zweier Verstärker zu einer Verklumpung neigen. Das BTL-Mono-Prinzip im A-2 verfolgt dagegen einen neuen Ansatz, bei dem der Differenzausgang je eines Non-NFB-Differ

ential-Verstärkers für die linke und rechte Endstufe aufgeteilt wird. So entsteht ein weiträumiger Klang mit kraftvollem, aber dennoch feinfühligem BTL-Antrieb.

Technische Daten:

• Typ: Vollverstärker
• Leistung: 2x 100 W an 8 Ohm, 2x 200 W an 4 Ohm, 400 W (BTL Mono 8Ohm)
• Anzahl der Eingänge (Hochpegel): 6 (3x XLR und 3x Cinch)
• Eingangsempfindlichkeit: Line 1,2,3 (Balance): 700mV/16kOhm, Line 4,5,6: 700mV/8kOhm
• Gesamte harmonische Verzerrung: 0,03% (gem. 50W an 8 Ohm)
• Frequenzcharakteristik (8 Ohm 1W): 3Hz bis 240kHz (+0/-1dB
• S/N-Verhältnis: 110dB (IHF A Netzwerk)
• Leistungsspannung: 230V AC 50Hz
• Leistungsaufnahme: 355 W, 125 W im Leerlauf
• Außenabmessungen (BxHxT): 430 × 109 × 379 mm
• Gewicht: 20kg
• Zubehör: Fernbedienung, Spikes, Netzkabel

Das schrieb die Presse:

• Lowbeats - ein Bericht von Marius Donadello
• i-fidelity - die Eindrücke von Holger Biermann

➡️ Zu Gast bei Soulnote in Japan.

➡️ Wenn Sie mehr über Hideki Kato und Soulnote erfahren möchten und warum hören manchmal wichtiger ist als messen, lesen Sie diese spannende Geschichte über die Entstehung dieser japanischen Edelmarke, die aus den wurzeln von Marantz und Philips entstanden ist.

Wir sind mindestens genau so begeistert und freuen uns über das feinfühlige Kraftpaket bei uns in der Vorführung in Wuppertal. Gepaart mit der Phono-Vorstufe E-2 sowie dem D/A-Wandler D-2 eine bezaubernde Kombination die ihresgleichen sucht. Der angebotene Preis beinhaltet 19% MwSt. Die Lieferzeit beträgt ca. 1 - 3 Werktage.
