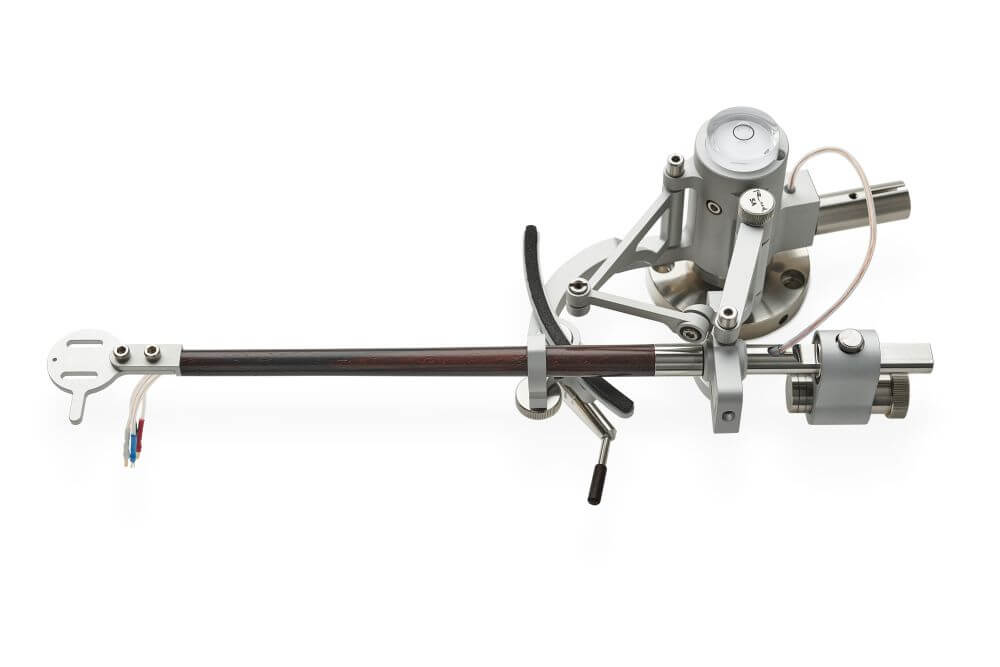

Reed 5A Tonarm
90°-Tangential-Pivot-Tonarm in verschiedenen Ausführungen

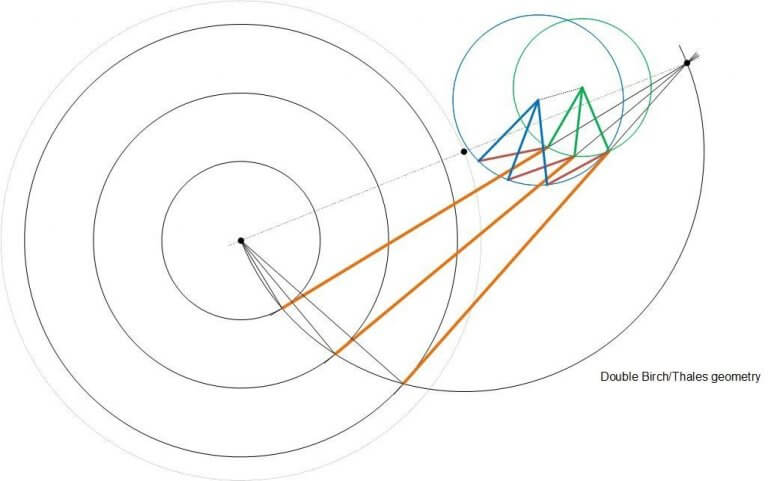

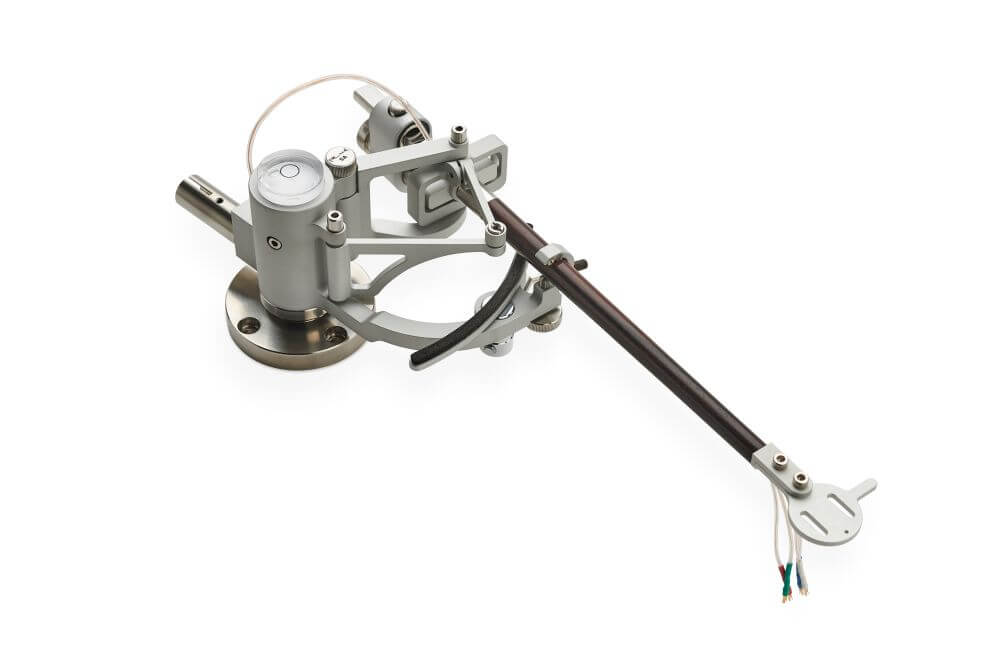

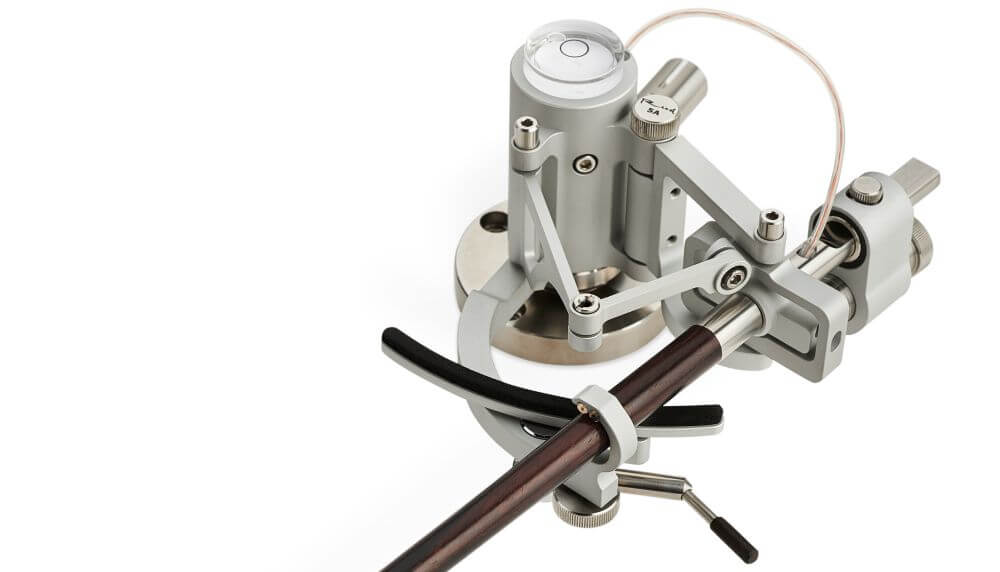

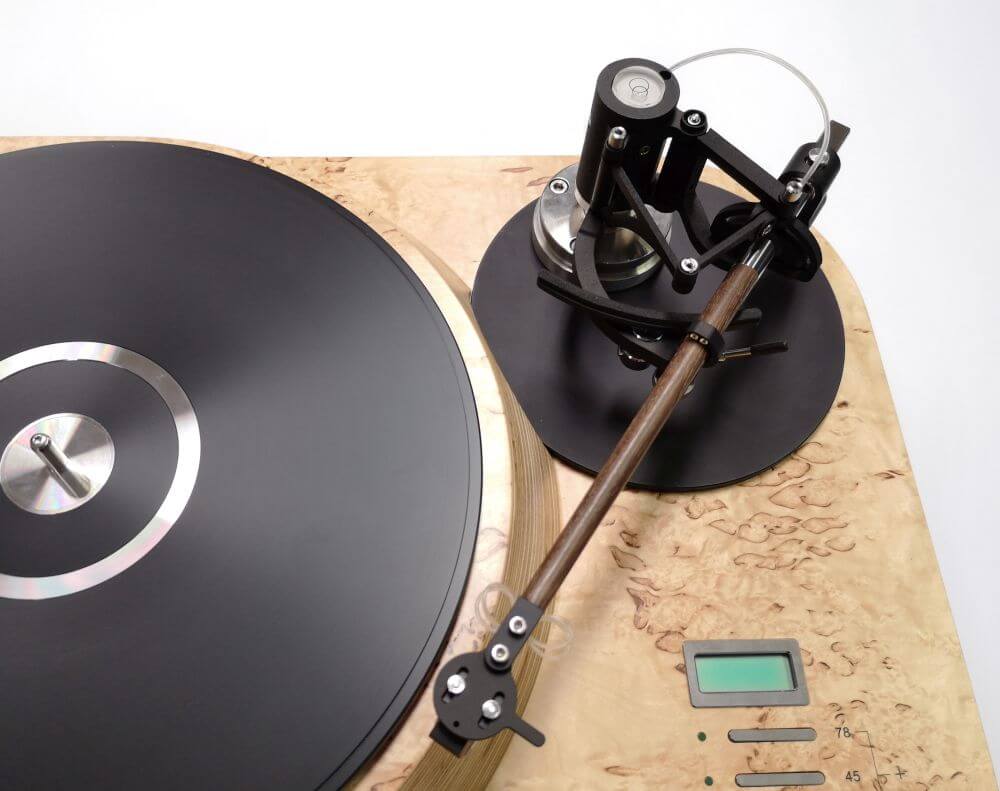

Der Reed 5A Tonarm wurde als 90°-Tangential-Pivot-Tonarm eingeführt und ergänzt somit die Tangential-Tonarmreihe. Um hierbei einen möglichst geringen Spurfehlwinkel zu erreichen, wurde die Tonarmgeometrie nach dem Prinzip des "Double Birch/Thales" optimiert. Das Funktionsprinzip zeigt Bild vierte Foto dieser Anzeige und folgendes Video: https://www.youtube.com/watch?v=oIoHvCE9F0I. Übliche Pivot-Tonarme liegen bei einem Spurfehlwinkel von 1,2 - 2,5 Grad, der Reed 5A liegt bei maximal +/- 4 Winkelminuten = 0,067° (1° = 60 Winkelminuten). Mit diesem technischen Wert übertrifft er sogar die Werte des Tangential-Tonarm Reed 5T, in der Praxis ist von dem Unterschied selbstverständlich nichts zu hören. Das Aufhängungssystem ähnelt stark dem Reed 3P. Für das hintere Lagergelenk und für den Hebel werden geräuscharme Keramik-Wälzlager verwendet. Um sicher zu stellen, ob der Tonarm exakt horizontal ausgerichtet ist, dient eine integrierte Wasserwaage.
Der große Vorteil des Reed 5A 90°-Tangential-Prinzips ist, das keine zusätzlichen Geräte wie Kompressoren oder elektronische Steuerungen benötigt werden. Wenn man so will, ist es "das" analoge Tangential-Tonarm-Prinzip.
Der Tonarm Reed 5A ist in einer Länge zu bestellen (Montagelänge 251mm = ca. 10 Zoll). Die Effektive Masse ist von der Holzart des Tonarmrohres abhängig und kann individuell für jeden Kunden zwischen 8 und 16 Gramm angepasst werden.
Technische Eigenschaften:
Effektive Länge ..................................... 10,5 Zoll
Montage Abstand ................................. 251 mm
Effektive Masse .................................... 10 - 16 g (je nach Holzart)
Spurfehlwinkel ...................................... +/- 4 Winkelminuten
Höhenanpassung ................................. kompatibel mit 26 - 46 mm hohen Platten
VTA-Anpassung ................................ Genauigkeit +/- 0,2 mm
Azimut-Anpassung ......................... +/- 8 Gramm
Downforce-Bereich ............. 10÷30 mN (Tonabnehmer Masse 5,5g - 19,5g (4,0 - 25g))
Versatzwinkel, Überhang .................................. 0 Gramm, 0 Millimeter
Genauigkeit .................................. +/- 2 mm/m (0,002%)

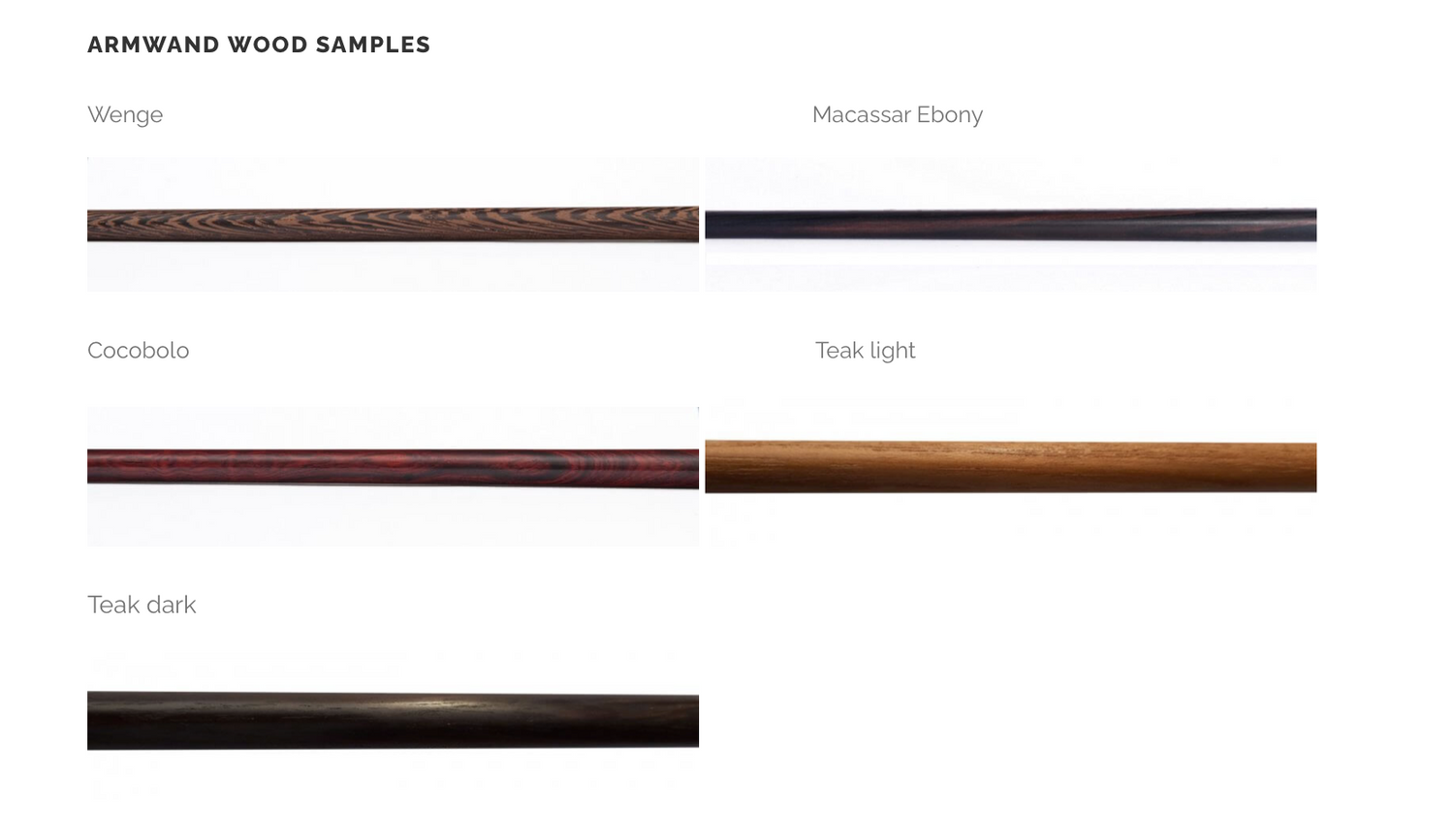

Holzarten:

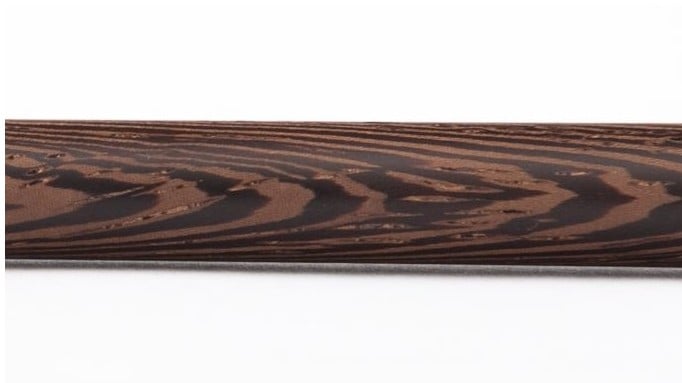

- Wenge 10 - 14 Gramm

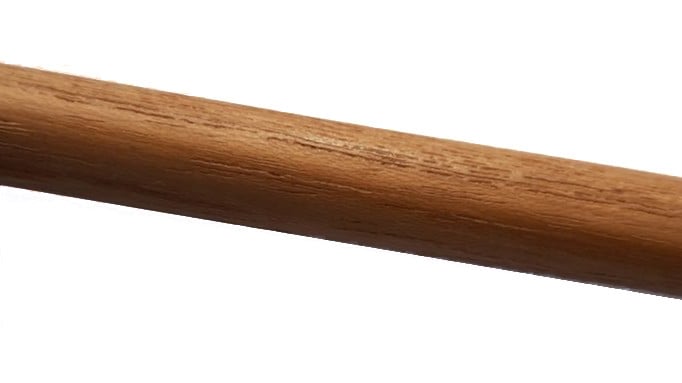

- Teak light 8 - 12 Gramm

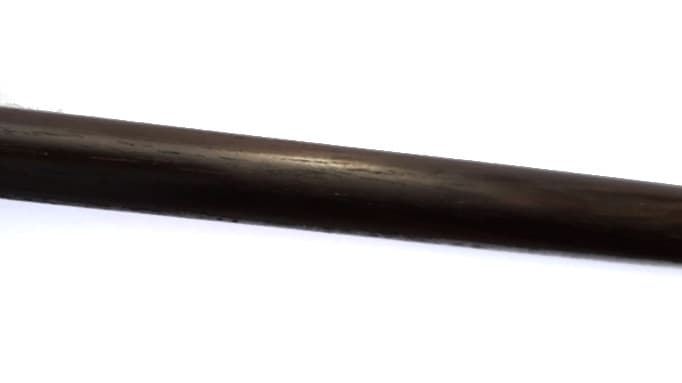

- Teak Dark 8 - 12 Gramm

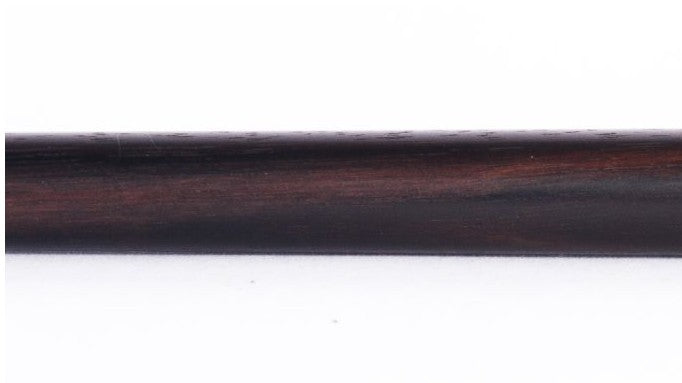

- Makassar Ebony 10 - 16 Gramm

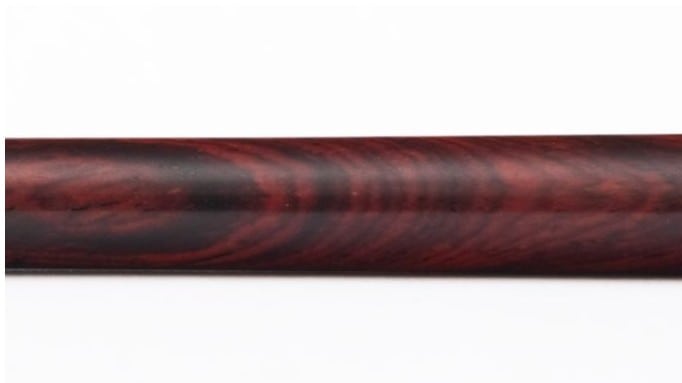

- Cocobolo 12 - 16 Gramm
Die Bilder sind in dieser Reihenfolge angeordnet.
In dieser Konfiguration ist jeder Tonarm mit einem Cardas 5-Pin-Stecker ausgestattet. Um die Verluste an Steckverbindung zu reduzieren besteht optional noch die Möglichkeit eine Direktverkabelung zu wählen. Diese ist 125cm lang und ist in folgenden Ausführungen konfigurierbar:
- Finewire C37 Cryo behandelt mit KLEI-Steckern (+200,-€)
- Finewire C37 Cryo Ag-4N mit KLEI-AG-Steckern (+500,-€)
- Finewire C37 Cryo behandelt mit WBT-Nextgen-Steckern (+240,-€)
- Finewire C37 Cryo Ag-4N mit WBT-Nextgen-AG-Steckern (+560,-€)
- Standard - Cardas 5-PIN-Stecker (0,-€)
