MUTEC

MUTEC REF10 (NEU)

MUTEC REF10 (NEU)

Normaler Preis €3.999,00 EUR
Normaler Preis Verkaufspreis €3.999,00 EUR
Angebot Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

SKU:8015-806

Ausführung: Schwarz

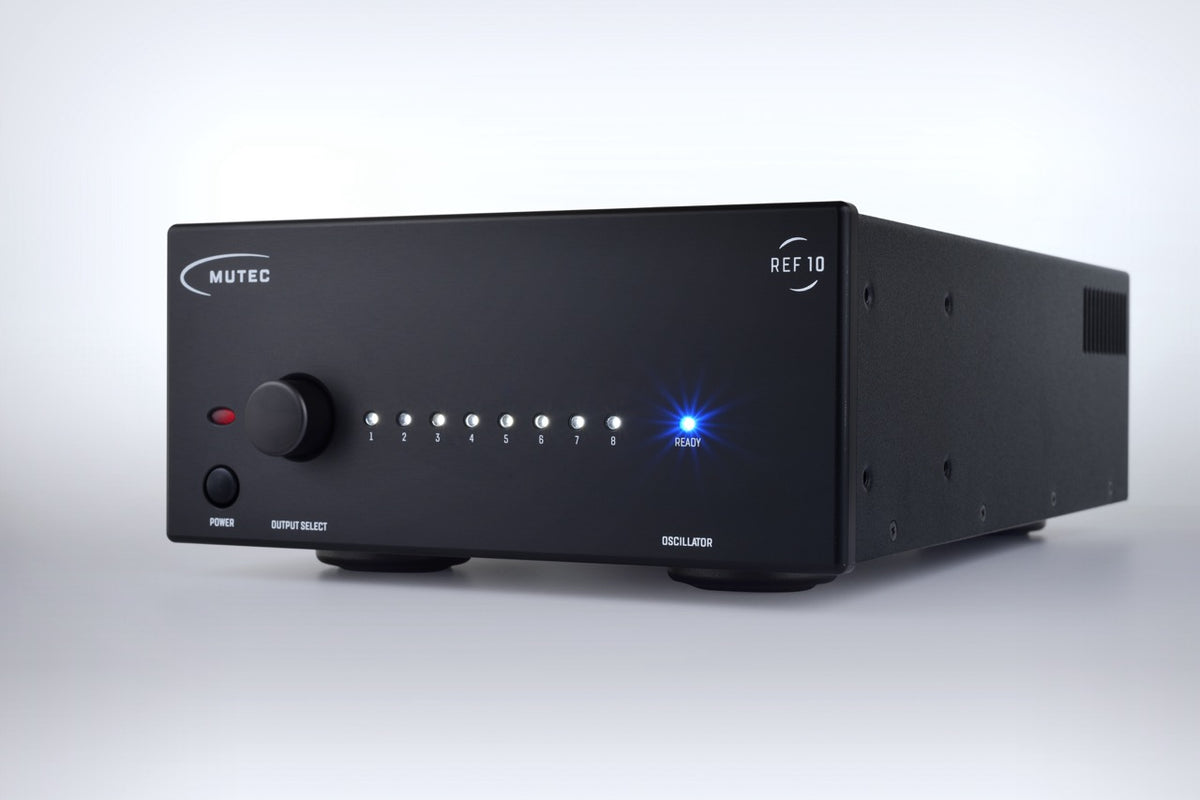

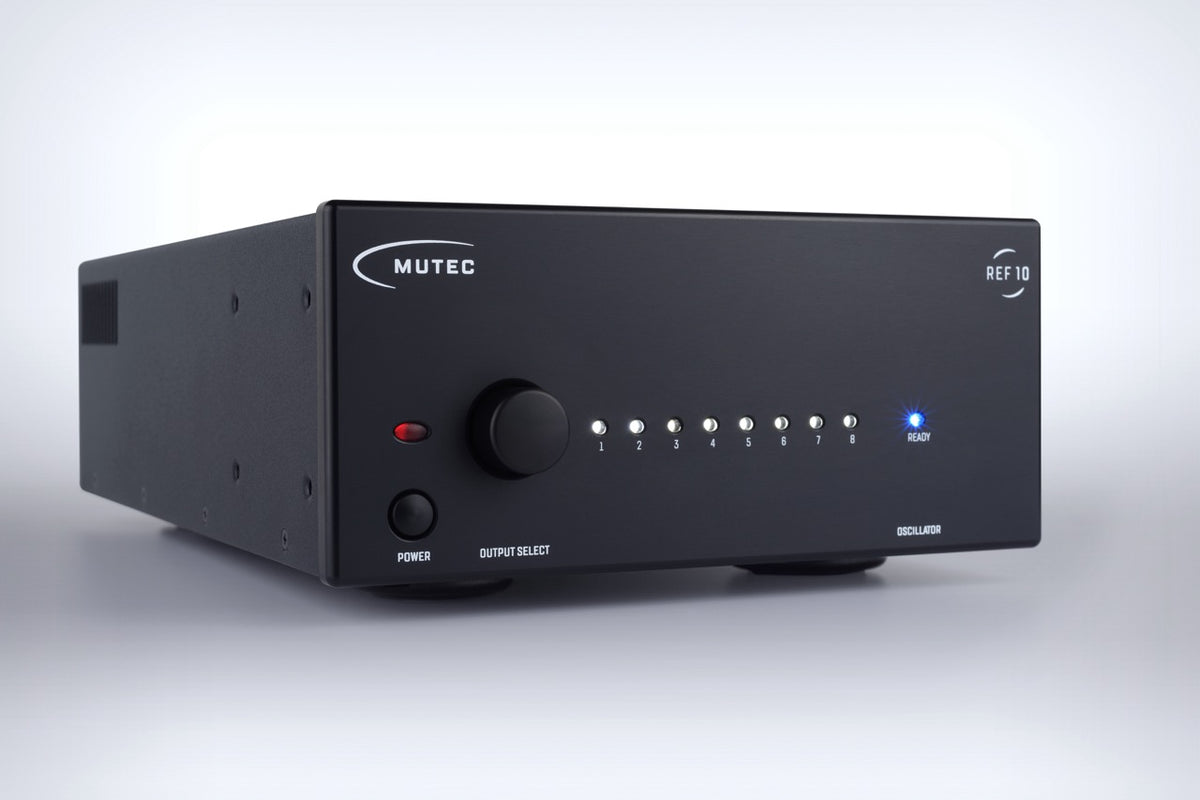

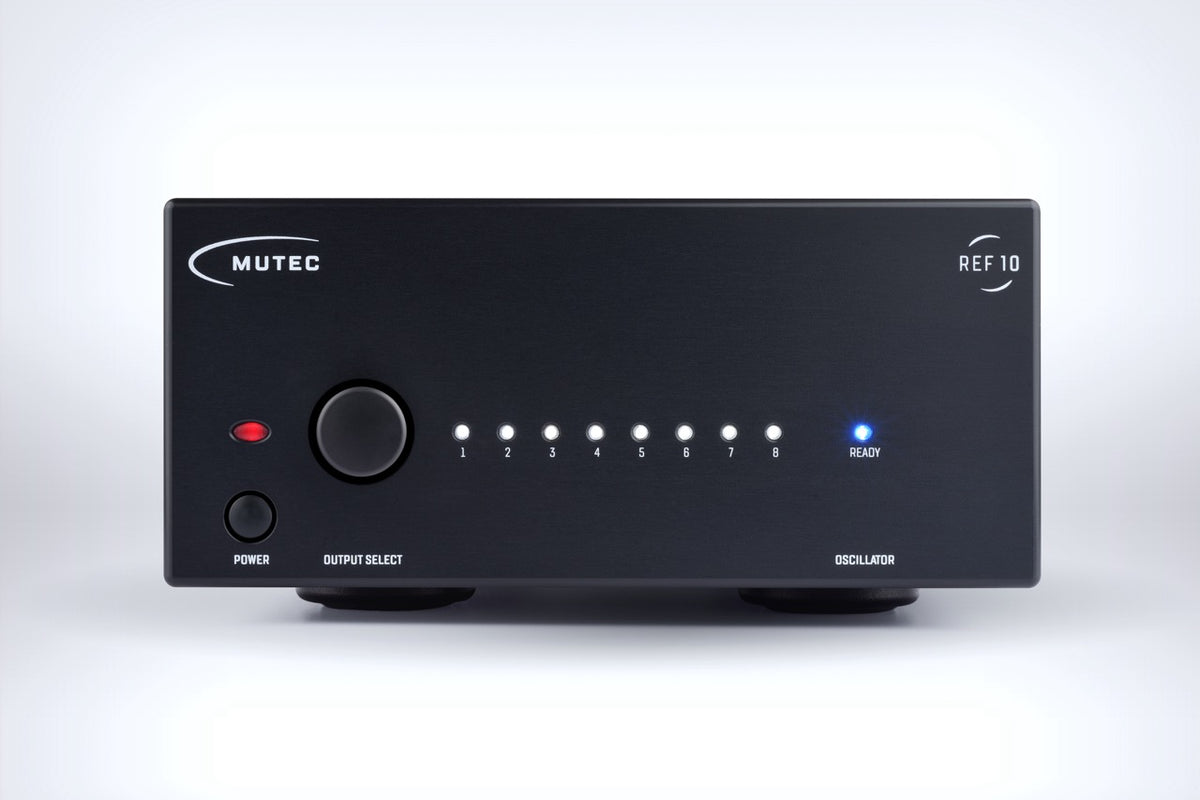

MUTEC REF10
Referenz-Taktgenerator in schwarz oder silber

Der MUTEC REF10 ist ein audiophiler Referenztaktgenerator, der hochpräzise 10-MHz-Taktsignale mit branchenführend niedrigem Phasenrauschen (Jitter) erzeugt, um digitale Wiedergabegeräte maßgeblich zu verbessern. Als Dirigent Ihres digitalen Audio-Orchesters zu Hause oder im Studio wird Ihre Musik durch den REF10 mit nie zuvor gehörter Klarheit und Dynamik präsentiert. Zudem ist der REF10 der flexibelste und kompatibelste 10-MHz-Taktgenerator am Markt. So bleiben Ihnen Integrationsprobleme erspart und Sie können voll und ganz die bestmögliche Musikwiedergabe genießen.

Lassen Sie sich von einem dynamischeren transparenteren Klangbild mit nie gehörter Räumlichkeit und Detailliertheit begeistern. Für alle Musikliebhaber mit dem REF10 als Kern der digitalen Wiedergabekette erschließt sich das absolute Optimum in Bezug auf Signaltreue, Klangqualität und Taktstabilität.

Features:

  • 10-MHz-Referenzgenerator mit einzigartig niedrigem Phasenrauschen
  • Verbessert kompatible D/A-Wandler, Audio-Re-Clocker, Musik-Server und Taktgeneratoren
  • Extrem phasenrauscharmer OCXO aus deutscher Fertigung als Taktbasis
  • Rechteck-Ausgangssignal mit extrem steiler Flanke für eine präzisere Synchronisation des Empfängers im Vergleich zu den Sinus-Signalen anderer Hersteller
  • Parallel nutzbare 50- und 75-Ohm-Ausgänge für maximale Kompatibilität mit DACs und Taktverteilern verschiedenster Hersteller
  • Acht galvanisch isolierte, einzeln abschaltbare Ausgänge
  • Neuartige bis in den Sub-Hz-Bereich optimierte ultra-rauscharme Spannungsversorgung jedes Schaltungsteils
  • Integriertes international verwendbares Linear-Netzteil
  • Hocheffiziente Netzeingangsfilterung
  • Extrem nutzerfreundliche Bedienoberfläche mit edler Optik
  • Rack-montierbar mit optionalem Montage-Set für Studioeinsatz (2HE)

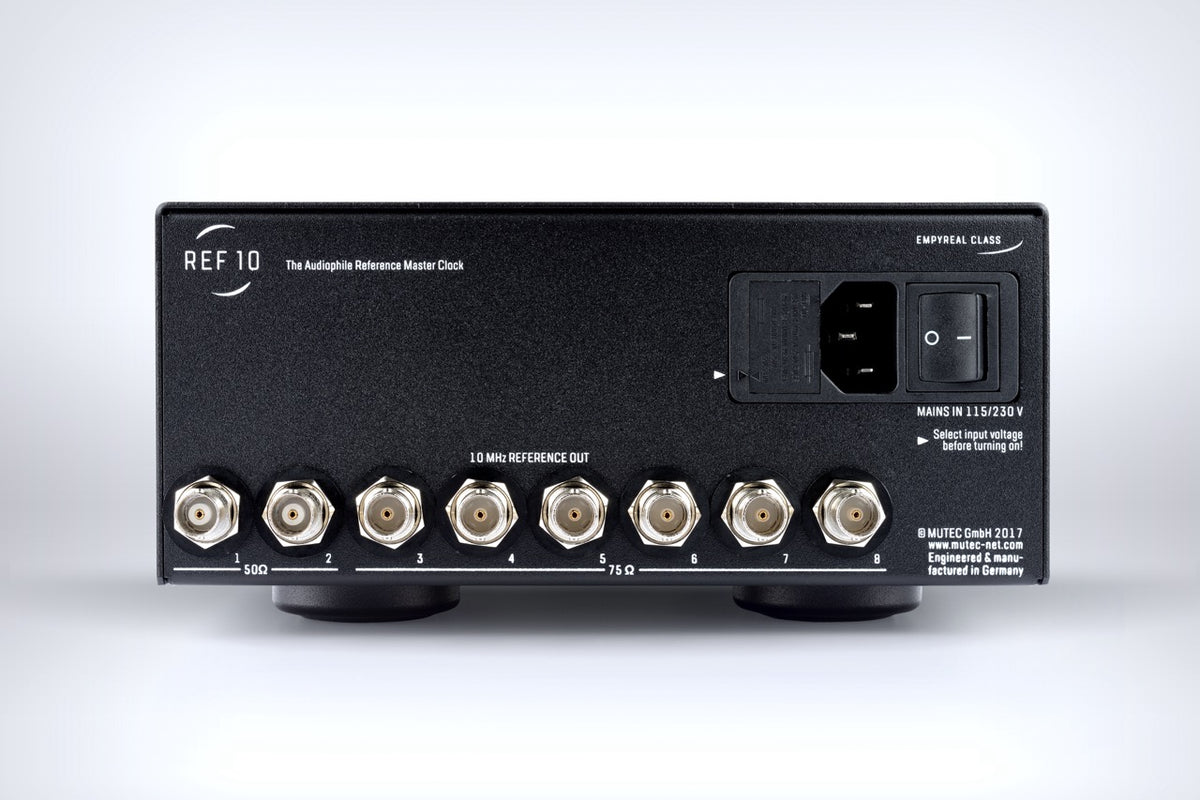

Schnittstellen

  • 2 x BNC-Ausgang für 10-MHz-Referenztaktsignale, 50 Ω-Terminierung, unsymmetrisch
  • 6 x BNC-Ausgang für 10-MHz-Referenztaktsignale, 75 Ω-Terminierung, unsymmetrisch

Signalformat aller Schnittstellen

  • Rechteck, 10,000 MHz, 2 Vpp, 50:50 Tastverhältnis

Taktgenerierung

  • Typ: 10.000 MHz Ultra-low-Noise ofenkontrollierter Quarzoszillator (OCXO)
  • Frequenzstabilität bei Auslieferung: < +/-0.01 ppm
  • Frequenzstabilität im Temperaturbereich von -20 °C bis +70 °C: < +/-0.01 ppm
  • Kurzzeitstabilität (Allan deviation) bei Tau = 1 s: 1 x 10-12 (typisch)
  • Alterung nach 30 Tagen Betrieb:
    < +/-0.0002 ppm (pro Tag),
    < +/-0.03 ppm (erstes Jahr),
    < +/-0.2 ppm (zehn Jahre)
  • Aufwärmzeit bei +25 °C: <5 min


Phasenrauschen, gemessen am REF-10-Ausgang

Phasenrauschen über Frequenz am Ausgang des REF10 gemessen
Phasenrauschen über Frequenz am Ausgang des REF10 gemessen

Phasenrauschen dBc/Hz
1 Hz: ≤ -116
10 Hz: ≤ -145
100 Hz: ≤ -160
1000 Hz: ≤ -166
Noise floor: ≤ -170


Jitter-Verhalten, gemessen am REF-10-Ausgang

1-100 Hz: ≈ 22 fs

Jitter-Messdiagram des REF10
Jitter-Messdiagram des REF10

Hinweis: Bei den Messdaten handelt es sich um Mittelwerte. Geringfügige Abweichungen in der Produktion sind nicht auszuschließen.

Netzteil

  • Typ: internes Doppel-Linearnetzteil
  • Eingangsspannungsbereich: 90-125 V / 200-240 V, 50-60 Hz
  • Leistungsverbrauch: 12 W während der Aufwärmphase (<5 min), 8 W im Betrieb

Mechanische Daten

  • Gehäusegröße/Material/Farbe: 196 x 84 x 300 mm (B x H x T, ohne Steckverbinder und Gehäusefüße), 1,5 mm Stahl, schwarz-pulverbeschichtet
  • Frontblendenmaße/Material/Oberfläche/Farbe: 198 x 88 x 8 mm (B x H x T), Aluminium, eloxiertes Aluminium inkl. Untereloxal- oder Siebaufdruck, Aluminium-farben oder schwarz
  • Gewicht: ca. 4350 g

REF10 Bestellinformationen

  • Front Aluminium-Farben: Artikel-Nr. 8015-105, EAN-Code: 4260342461044
  • Front schwarz: Artikel-Nr. 8015-106, EAN-Code: 4260342461051

Der angebotene Preis beinhaltet 19% MwSt. Die Lieferzeit beträgt ca. 2 - 4 Werktage.

Es gelten allgemeine Sicherheitshinweise für Elektronik.
