MUTEC REF10 Nano (NEU)
MUTEC REF10 Nano (NEU)
SKU:8015-116
Verfügbarkeit für Abholungen konnte nicht geladen werden
Der REF10 NANO ist die auf das Wesentliche konzentrierte Variante eines audiophilen 10‑MHz‑Referenztaktgenerators in MUTEC-Qualität. Er basiert auf dem etablierten REF10, führt dessen von vielen Anwendern und Redakteuren in ihrer exzellenten Qualität bestätigte Technologie aber in einen neuen, deutlich niedrigeren Preisbereich.
Mit dem REF10 NANO sind engagierte Musikliebhaber erstmals in der Lage, bereits bei einer überschaubaren Investition die klanglichen Fähigkeiten ihrer heimischen Digital-Audio-Anlage signifikant zu verbessern. Gleichermaßen können ambitionierte Studio-Betreiber dank dieses MUTEC-Referenztaktgenerators bei Mastering und Recording das Maximum an Tonqualität für ihre Kunden sicherstellen. Egal in welchem Wiedergabesystem der REF10 NANO zum Einsatz kommt, Sie werden eine erkennbar gesteigerte Transparenz, Räumlichkeit und Dynamik in Ihrer Musik hören.

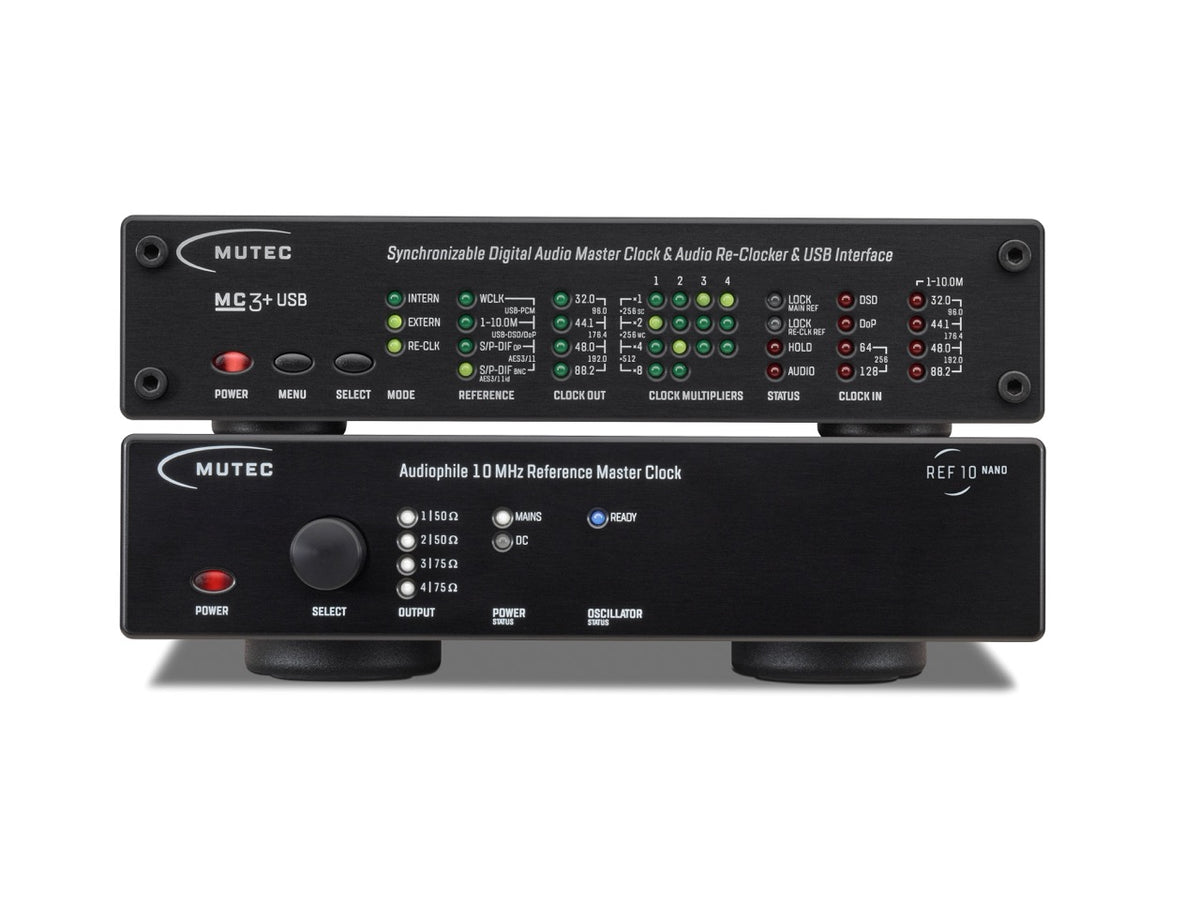

Für seine klangoptimierende Tätigkeit kann der REF10 NANO direkt mit bis zu vier 10‑MHz‑kompatiblen Geräten verbunden werden. Prädestiniert sind D/A-Wandler, Netzwerk-Switches, Re-Clocker, Taktgeneratoren, CD-Player, Server oder Streamer. Sollten die vorhandenen Komponenten nicht über einen 10‑MHz‑Input verfügen, stellt ein MC3+/MC3+ USB-Interface von MUTEC die notwendige Verbindung zwischen REF10 NANO und den zu synchronisierenden Geräten her. Im Umkehrschluss ist der REF10 NANO der perfekte Partner, um die durch das Re-Clocken eines vorhandenes MC3-Interfaces bereits verbesserte Signalqualität auf eine noch höhere Stufe zu transferieren.
Machen Sie den Versuch und entdecken, wozu Ihr Digital-Audio-System in der Lage ist. Nie war der Einstieg in die klangverbessernde Welt der 10‑MHz‑Referenztaktgeneratoren vom Spezialisten MUTEC preisgünstiger als mit dem REF10 NANO!
![]() |
![]() |
![]() |
- 10‑MHz‑Referenztaktgenerator mit außergewöhnlich niedrigem Phasenrauschen
- Verbessert kompatible D/A-Wandler, Re-Clocker, Musik-Server, Switches, Streamer, CD-Player
- Außergewöhnlich phasenrauscharmer OCXO aus deutscher Fertigung als Taktbasis
- Rechteck-Ausgangssignal mit extrem steiler Flanke für eine präzise Synchronisation des Empfängers
- Vier parallel nutzbare Ausgänge (2 x 50-Ohm/2 x 75-Ohm) für maximale Kompatibilität mit Digital-Komponenten verschiedenster Hersteller
- Galvanische Isolation der individuell schaltbaren Ausgänge für höchste Störungsfreiheit
- Neuartige bis in den Sub-Hz-Bereich optimierte ultra-rauscharme Spannungsversorgung jedes Schaltungsteils
- Integriertes international verwendbares Netzteil
- DC-Eingang für Tuning-Option durch externes Netzteil
- Selbsterklärende Bedienoberfläche
- Optionales Montage-Set für Rack-Einbau im Studio (1HE)
- Entwickelt und gefertigt in Deutschland
Taktgenerierung
- Typ: 10.000 MHz Low-Noise ofenkontrollierter Quarzoszillator (OCXO)
- Frequenzstabilität bei Auslieferung: < +/-0.01 ppm
- Frequenzstabilität im Temperaturbereich von -20 °C bis +70 °C: < +/-0.03 ppm
- Kurzzeitstabilität (Allan deviation) bei Tau = 1 s: 2 x 10-12 (typisch)
- Alterung nach zehn Tagen Betrieb:
< +/-0.0002 ppm (pro Tag),
< +/-0.03 ppm (erstes Jahr),
< +/-0.2 ppm (zehn Jahre) - Aufwärmzeit bei +25 °C: <5 min

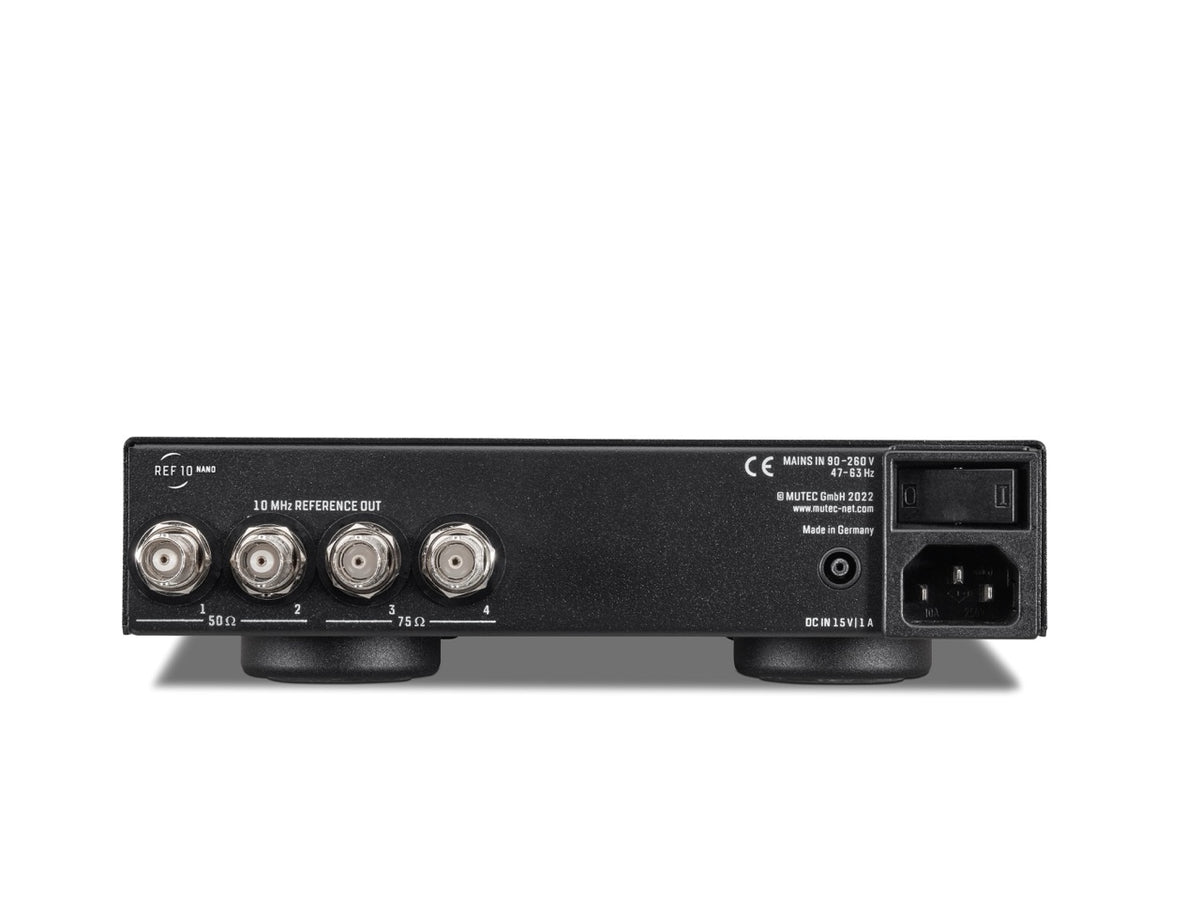

- 2 x BNC-Ausgang für 10‑MHz‑Referenztaktsignale, 50 Ω-Terminierung, unsymmetrisch
- 2 x BNC-Ausgang für 10‑MHz‑Referenztaktsignale, 75 Ω-Terminierung, unsymmetrisch
Signalformat aller Schnittstellen
- Rechteck, 10,000 MHz, 2 Vpp, 50:50 Tastverhältnis
Taktgenerierung
- Typ: 10.000 MHz Low-Noise ofenkontrollierter Quarzoszillator (OCXO)
- Frequenzstabilität bei Auslieferung: < +/-0.01 ppm
- Frequenzstabilität im Temperaturbereich von -20 °C bis +70 °C: < +/-0.03 ppm
- Kurzzeitstabilität (Allan deviation) bei Tau = 1 s: 2 x 10-12 (typisch)
- Alterung nach zehn Tagen Betrieb:
< +/-0.0002 ppm (pro Tag),
< +/-0.03 ppm (erstes Jahr),
< +/-0.2 ppm (zehn Jahre) - Aufwärmzeit bei +25 °C: <5 min
Phasenrauschen, gemessen an den Ausgängen des REF10 NANO

Phasenrauschen über Frequenz am Ausgang des REF10 NANO gemessen
Phasenrauschen | dBc/Hz |
---|---|
1 Hz: | ≤ -112 |
10 Hz: | ≤ -142 |
100 Hz: | ≤ -158 |
1000 Hz: | ≤ -164 |
Noise floor: | ≤ -167 |
Jitter-Verhalten, gemessen an den Ausgängen des REF10 NANO1-100 Hz: ≈ 30 fs

Jitter-Messdiagramm des REF10 NANOHinweis: Bei den Messdaten handelt es sich um Mittelwerte. Geringfügige Abweichungen in der Produktion sind nicht auszuschließen.
SpannungsversorgungNetzteil
- Typ: internes Schaltnetzteil
- Eingangsspannungsbereich: 85-305 V, 50-60 Hz
- Leistungsverbrauch: 7 W während der Aufwärmphase (<10 min), 4 W im Betrieb
- Eingangsspannungsbereich: 15 V
- Leistungsverbrauch: max. 7 W
Mechanische Daten
- Gehäusegröße/Material/Farbe: 196 x 44 x 300 mm (BxHxT, ohne Steckverbinder und Gehäusefüße), 1,5 mm Stahl, schwarz-pulverbeschichtet
- Frontblendenmaße/Material/Oberfläche/Farbe: 198 x 44 x 6 mm (BxHxT), Aluminium, eloxiertes Aluminium inkl. Untereloxal- oder Siebaufdruck, silber oder schwarz
- Gewicht: 2070 g ohne Verpackung
Bestellinformationen
- Front silber: Artikel-Nr. 8015-115, EAN-Code: 4260342461242
- Front schwarz: Artikel-Nr. 8015-116, EAN-Code: 4260342461259
Der angebotene Preis beinhaltet 19% MwSt. Die Lieferzeit beträgt ca. 2 - 4 Werktage.
Es gelten allgemeine Sicherheitshinweise für Elektronik.
