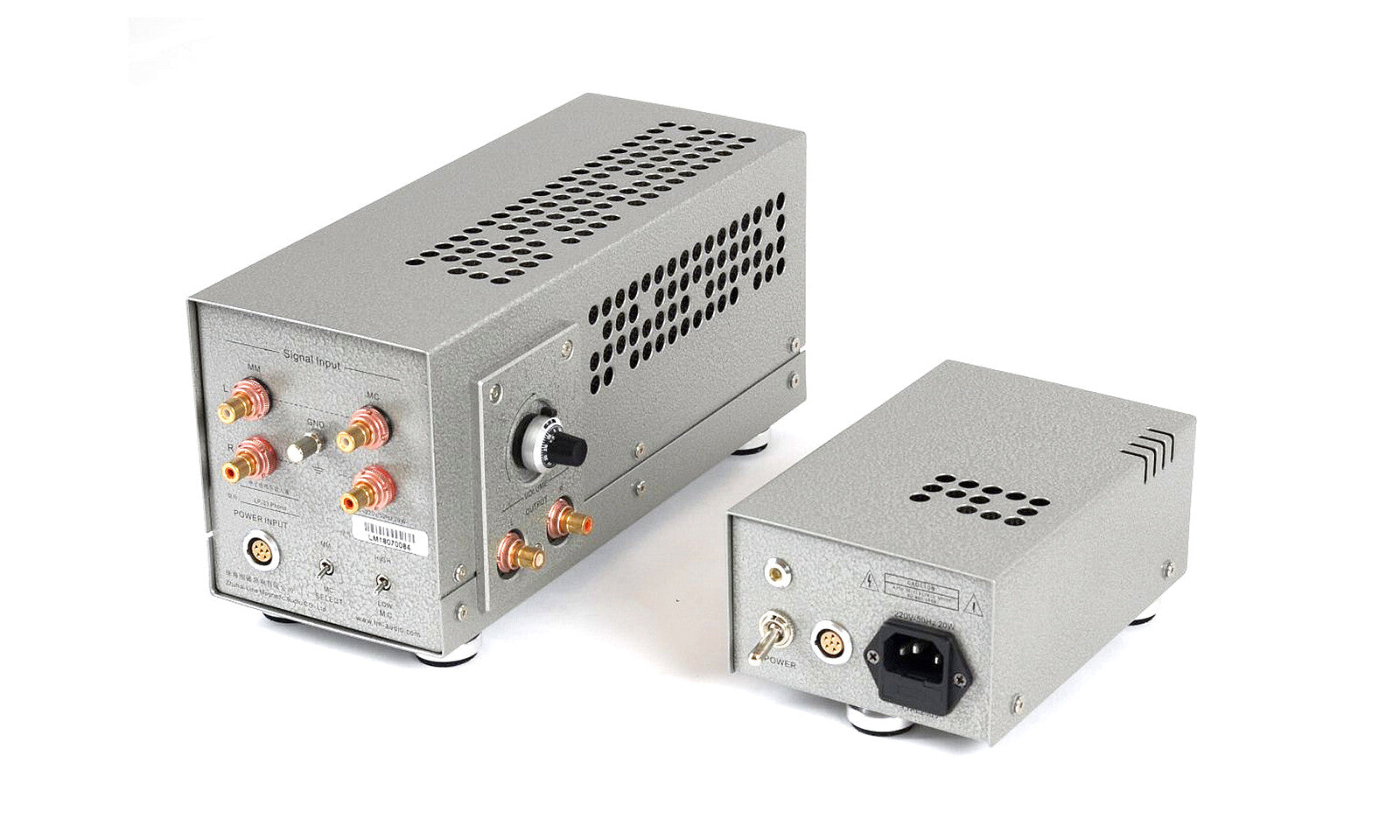

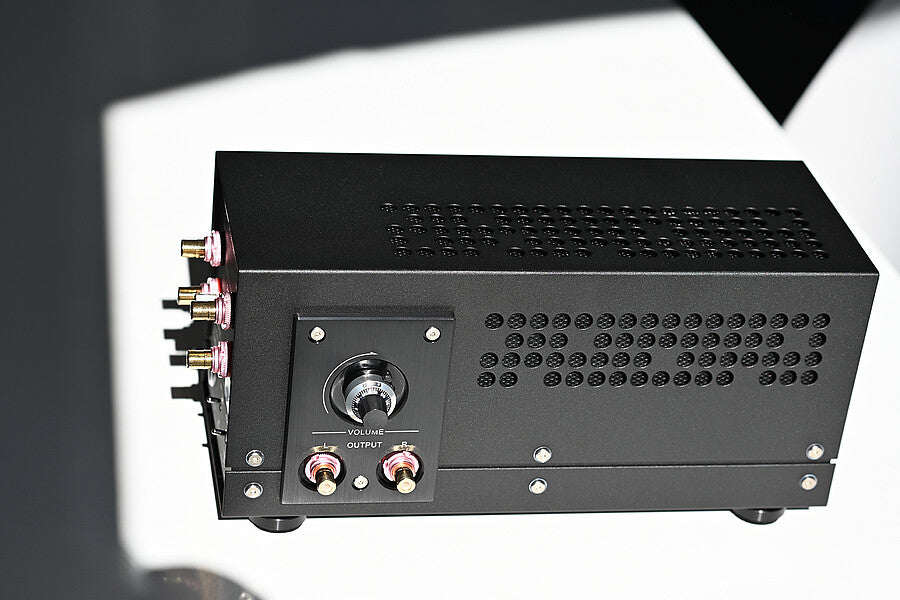

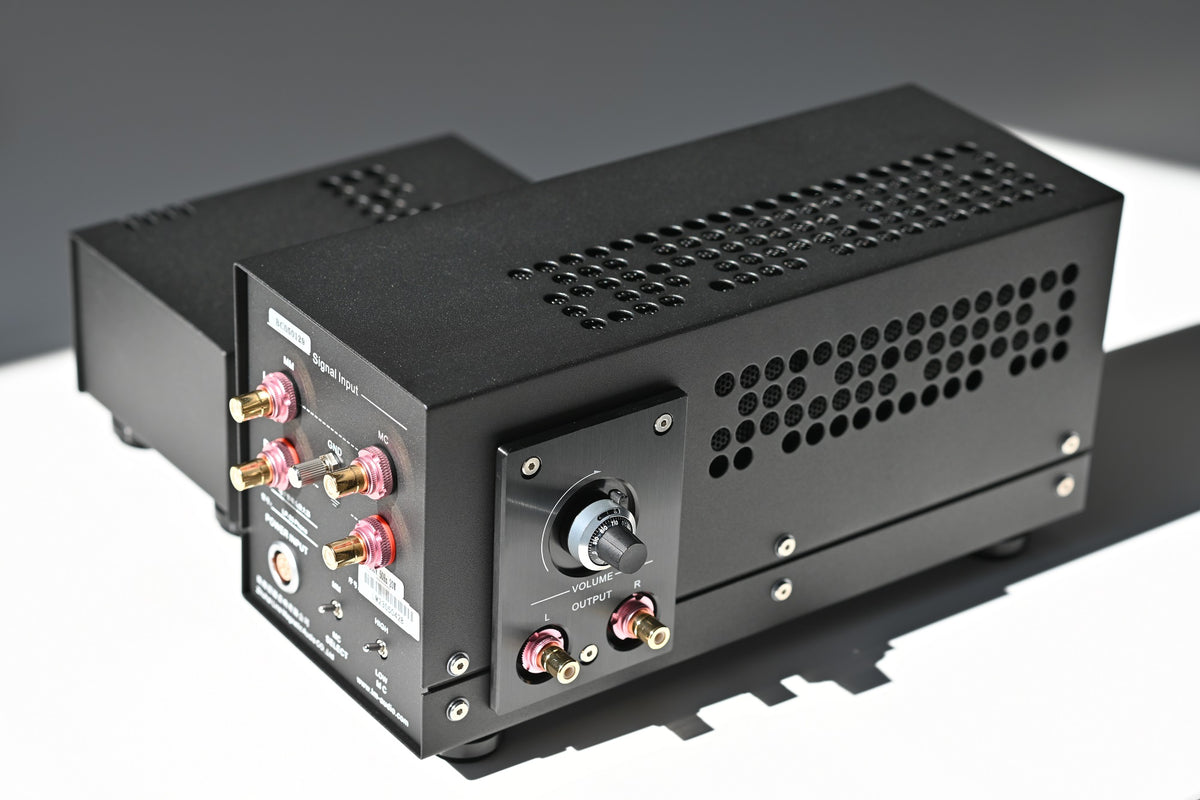

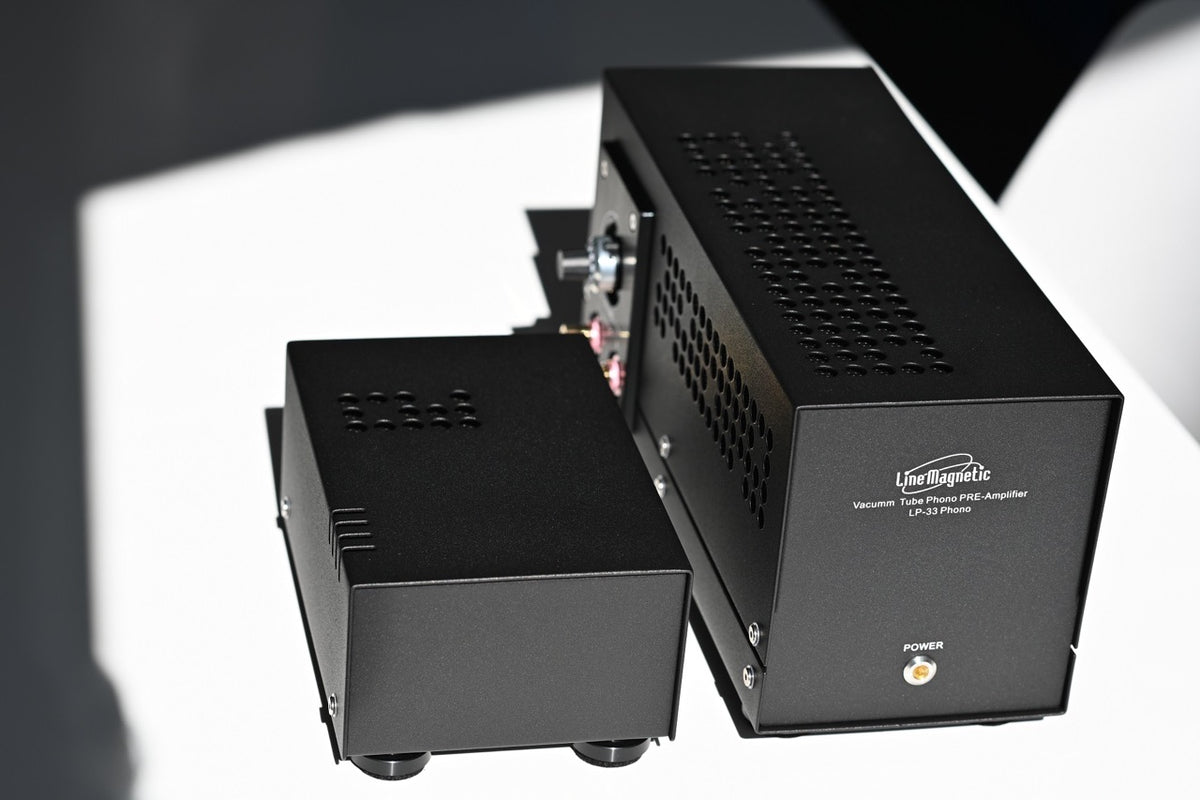

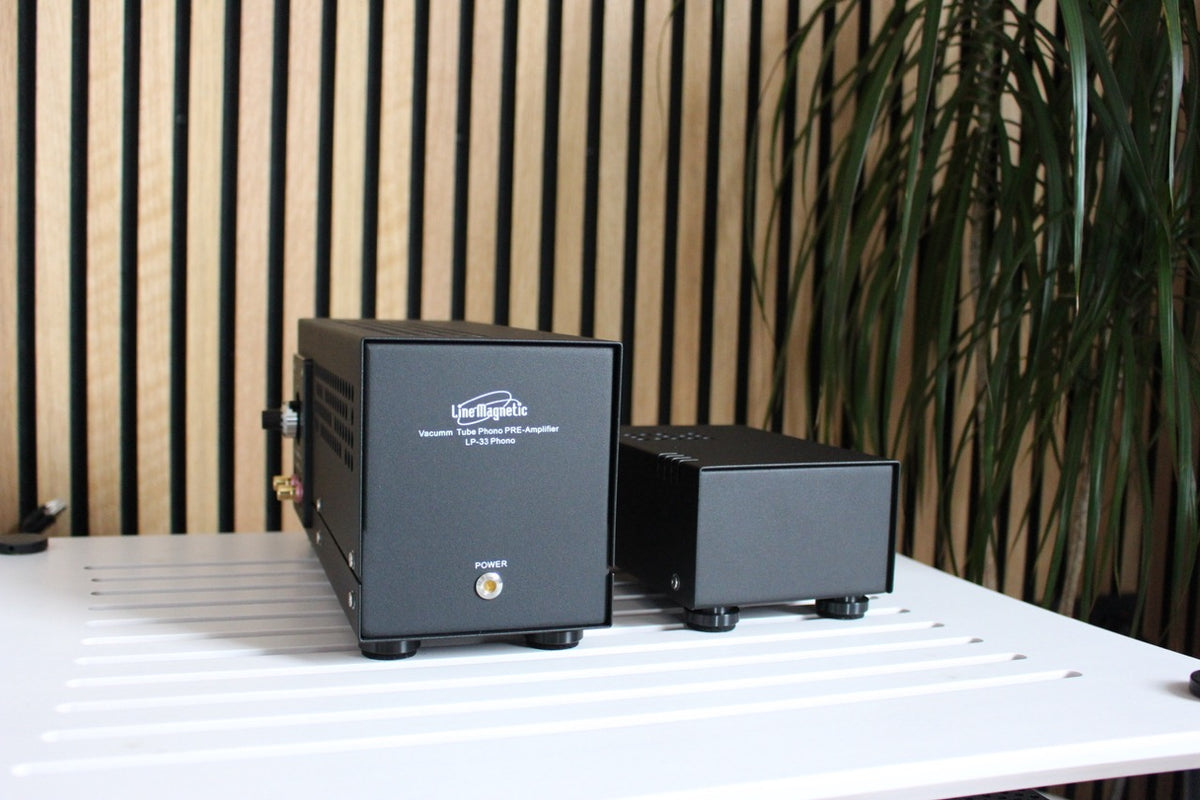

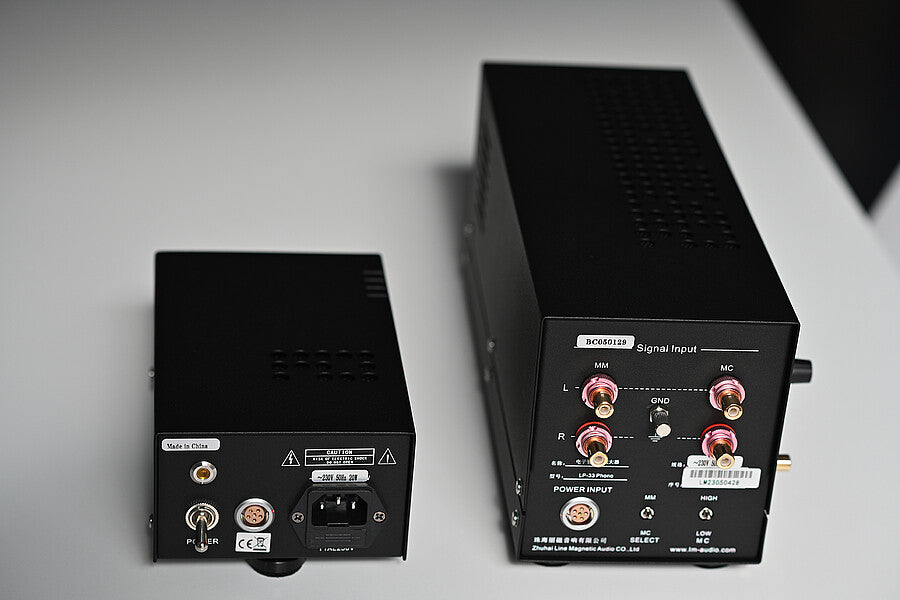

Die Line Magnetic LM LP-33 ist eine hochwertige Phonostufe, die für die meisten MM- oder MC-Tonabnehmer geeignet ist. Bei der Konstruktion wurde die Stromversorgung von der Ausgangsstufe des Phonovorverstärkers getrennt, um gegenseitige Störungen zu vermeiden und zu verringern.
Hochwertige Bauteile wie deutsche Mcap-Koppelkondensatoren und japanische Nichicon & Rubycon-Filterkondensatoren wurden verwendet, um die bestmögliche Schaltung zu erreichen. Drei ECC803S-Röhren werden für die Endverstärkung des Signals verwendet.
Einen kleinen Einblick verschafft Holger Barske in der LP 4/2023.
Eingesetzte Röhren
- Endstufe: 3 x ECC803S
- Gleichrichtung: 1 x 6Z4
Technische Daten
- Typ: 2-teiliger Phono-Vorverstärker für MM / MC - Systeme
- Eingangsempfindlichkeit: MM: 6mV MC(H): 1mV MC(L): 0,5mV
- Frequenzgang: 20Hz ~20KHz(-1.5dB)
- THD: 0,15%(1KHz)
- SNR: MC: 60dB MM: 70dB
- Verstärkung: MM: 50dB MC(H): 66dB MC(L): 72dB
- Trennungsgrad von zwei Kanälen: MM: -65dB MC: -50dB
- Leistungsaufnahme: 20W
- Eingangsimpedanz: MC: 47 Ohm(L) 100 Ohm (H) MM: 50 kOhm
- Ausgangsimpedanz: 10KOHM
- Abmessungen (BxTxH): 302 x 131 x 139 mm (Hauptgehäuse)
- Abmessungen Stromversorgung (BxTxH): 170 x 113 x 81 mm
- Nettogewicht: 6,5kg
