ABACUS electronics Trifon 5X (NEU)

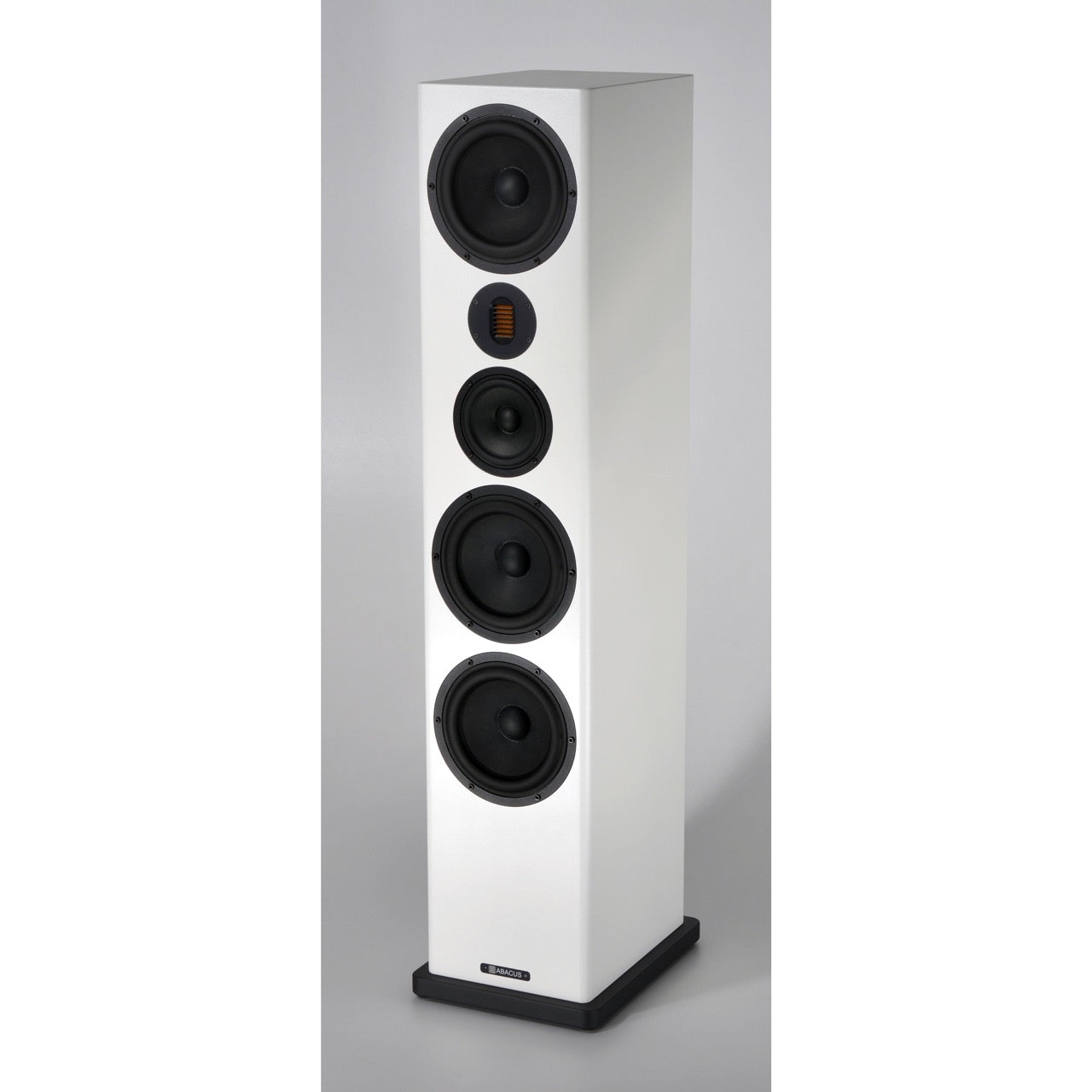

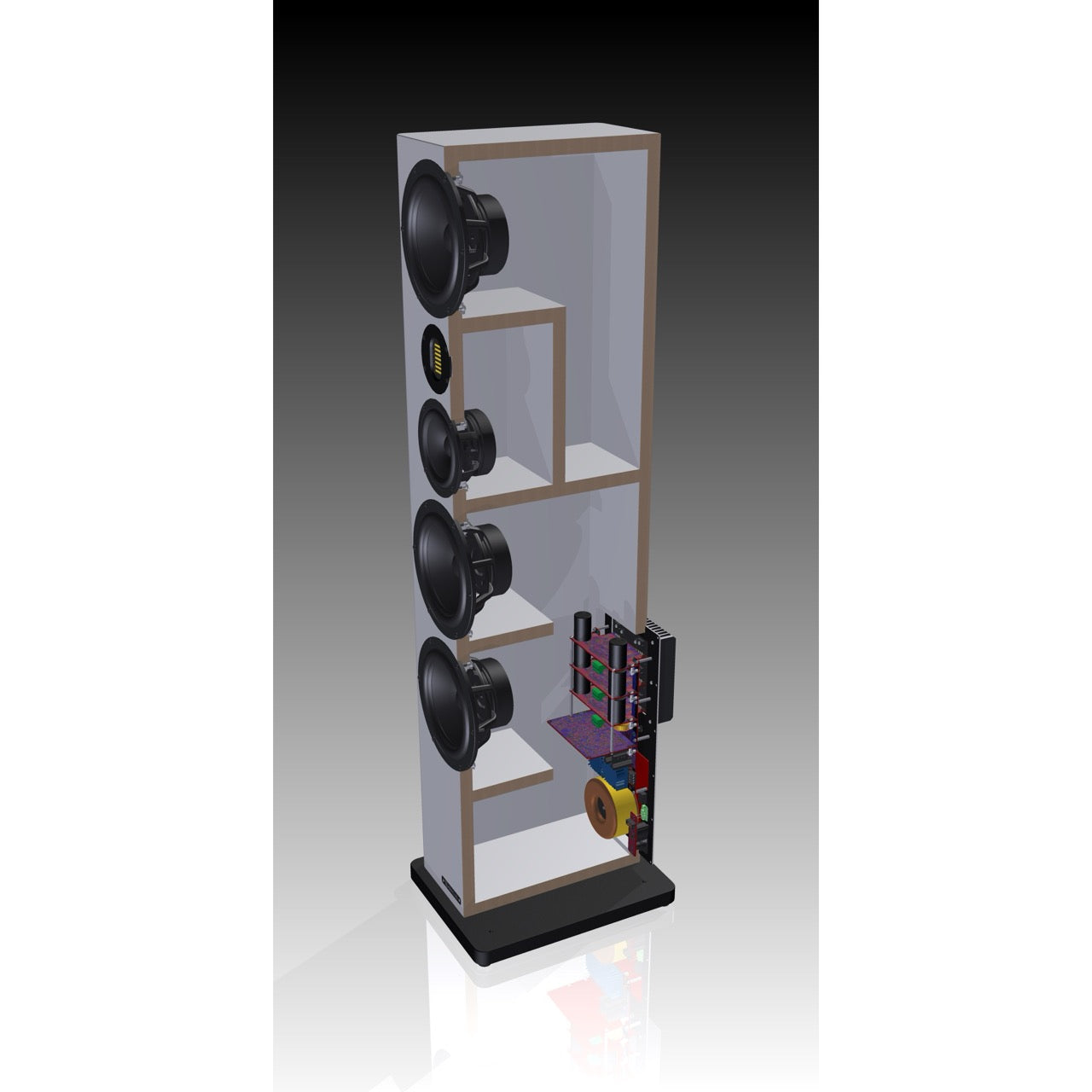

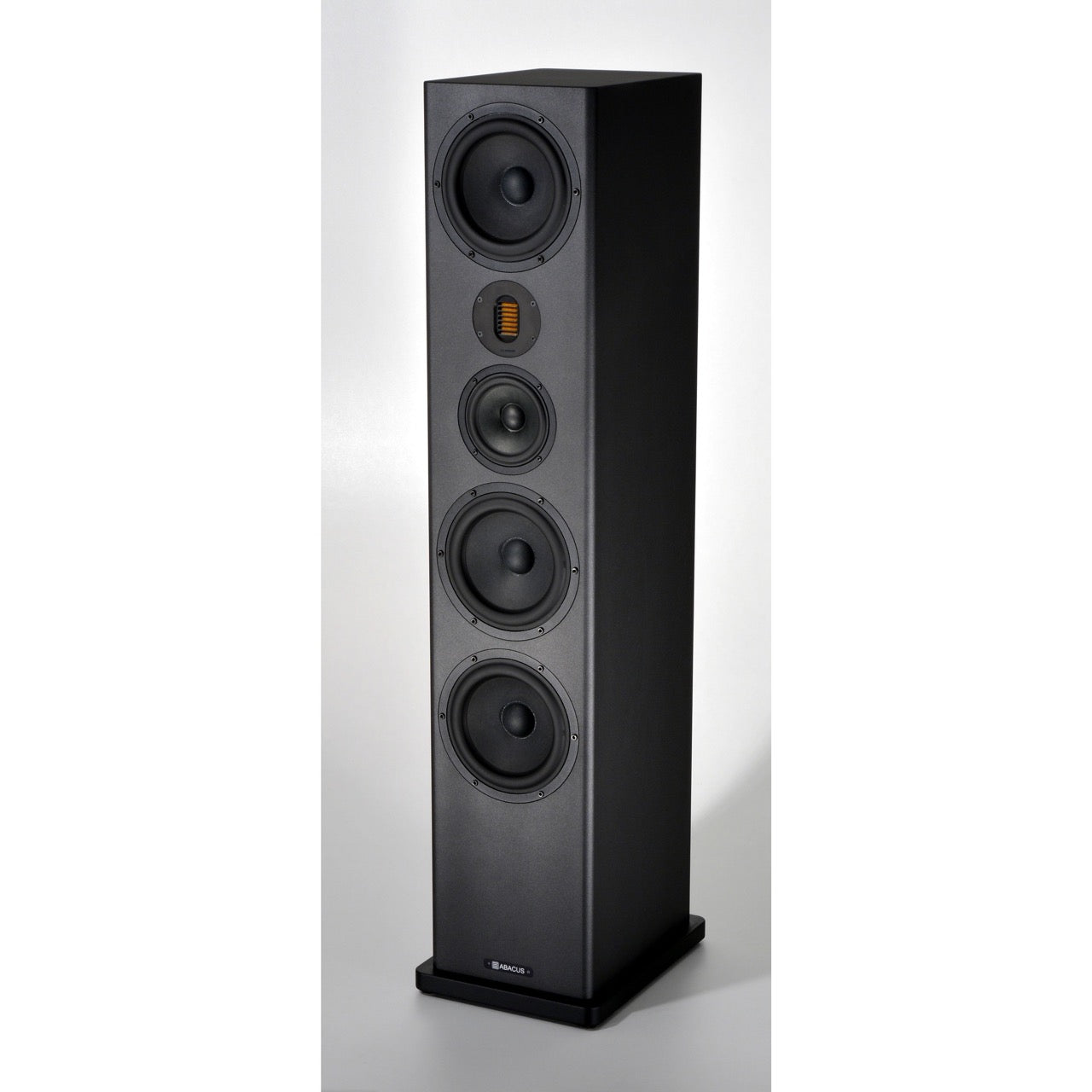

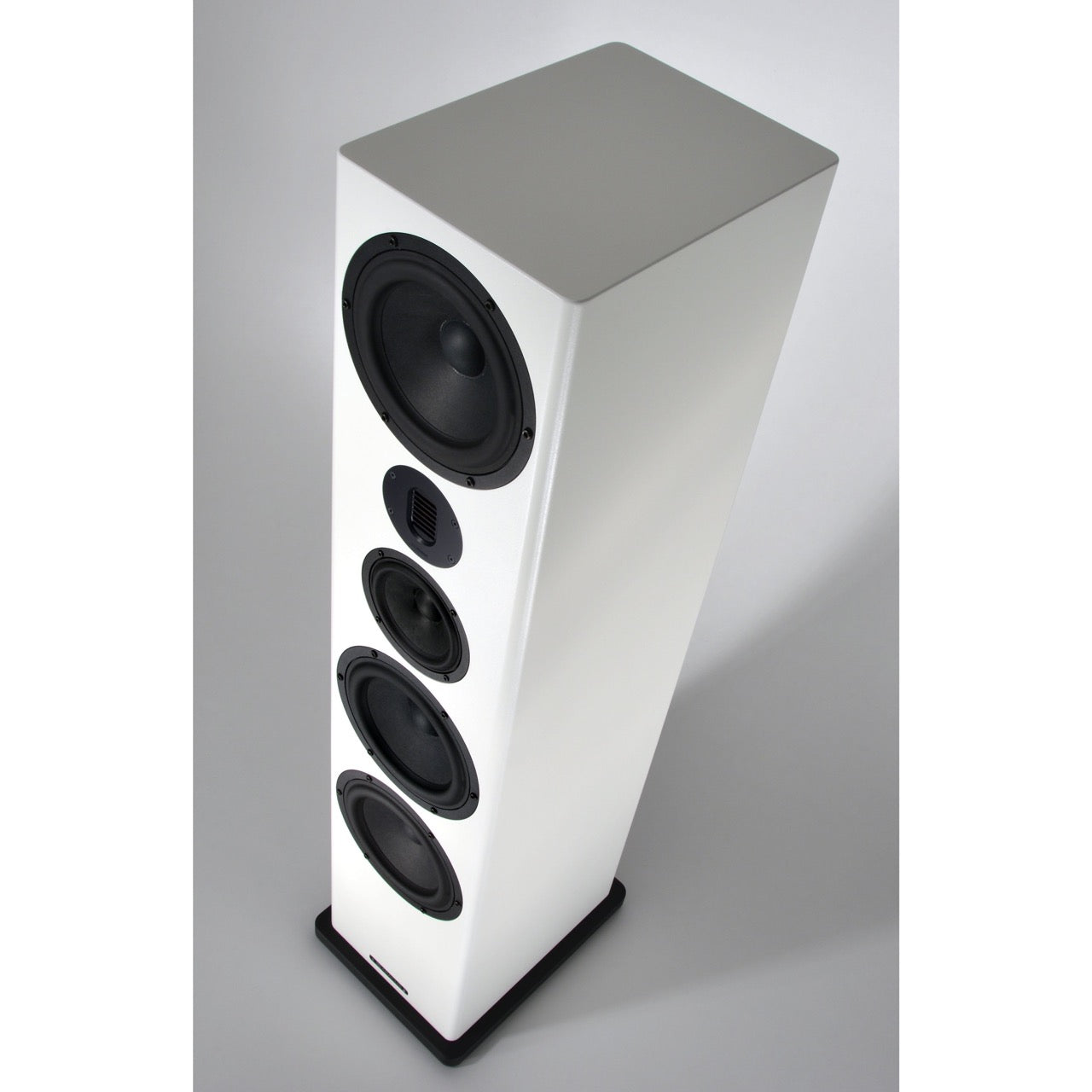

Als jüngster Vertreter der Serie wurde die Trifon 5X als neues Spitzenmodell mit etwas kräftigerem Netzteil und eigener Abstimmung vorgestellt. Die 5X ist ein ausgewachsener Standlautsprecher mit drei 22cm Tieftönern mit leichter Membran für große Dynamik bei gleichzeitig abgrundtiefem Bass mit erforderlichenfalls unvernünftigen Maximalpegeln. Unterstützt werden die Bässe von einem 15cm Mitteltöner und dem bewährten Air Motion Transformer Hochtöner. Die Anordnung der Treiber wurde dabei so gewählt, dass Abstrahlverhalten und Raumanregung auch bei den etwas größeren Abmessungen des Lautsprechers gutmütig bleiben. Trotz der etwas angepassten Abstimmung ist die grundsätzliche Signalverarbeitung auch hier identisch mit den anderen Modellen und große Ähnlichkeiten in Tonalität und Phasenverhalten sind ebenfalls gegeben.

Leistungsverstärker in Dolifet-Technologie

Die Abkürzung „Dolifet“ steht für „Drain-output load-independent field effect transistor“, also „Drain-Ausgang lastunabhängiger Feldeffekttransistor“. Sie steht für die neue hauseigene ABACUS-Verstärker-Schaltung, bei der (wie schon bei den ersten ABACUS-Verstärkern) die Leistungstransistoren "auf dem Kopf stehen". Es handelt sich dabei um eine analoge Gegentakt-Verstärkerschaltung mit moderatem Ruhestrom (ähnlich "Class A/B"). Anders als bei vergleichbaren Konzepten, wo die Last (also der Lautsprecher) am Emitter- oder Source-Ausgang der Transistoren hängt, und damit in deren Steuerstrecke, nutzt die ABACUS-Schaltung den Drain-Output, der mit der Steuerung des Transistors nichts zu tun hat. Nur so kann der Ausgang des Verstärkers lastunabhängig bleiben.

Weil die Transistorausgänge in dieser Art der Beschaltung auch wirklich ihrer Ansteuerung gehorchen, kann man den Verstärkerausgang mit einer sog. "Über-Alles-Gegenkopplung" versehen, also einer Regelschleife, die dafür sorgt, dass das Signal, das aus dem Verstärker in die Lautsprecher geht, auf Gedeih und Verderb dem Eigangssignal (also der Musik) entspricht. Durch diese Regelschleife wird der Verstärker extrem niederohmig (das Signal geht also auch bei Belastungen mit niedrigen "Ohmzahlen" nicht in die Knie), die Lautsprechermembranen werden extrem präzise und kontrolliert angesteuert und sogar eventuelle Klangbeeinflussungen durch die Lautsprecherkabel (bei Passivboxen) werden auf ein Minimum reduziert.

Bei ABACUS Aktivlautsprechern, wo die Lautsprecherchassis direkt an den Dolifet-Endstufen hängen, wird die Kontrolle nochmals auf die Spitze getrieben und die Kombination "Verstärker-Lautsprecher" lässt sich haargenau aufeinander abstimmen.

Der Air Motion Transformer (nicht zu verwechseln mit dem optisch ähnlichen „Bändchen“) ist ein spezieller Schallwandler, dessen Grundprinzip von Dr. Oskar Heil entwickelt wurde. Anders als bei herkömmlichen Konus- oder Kalottenhochtönern, die im Prinzip eine kolbenförmige Vor- und Zurück-Bewegung zum Verdrängen oder Ansaugen von Luft nutzen, wird hier eine ziehharmonikaartig gefaltete Folie im Magnetfeld bewegt, die Luft aus ihren Spalten hinausdrückt oder ansaugt.

Durch dieses Prinzip ist weniger mechanische Materialbewegung erforderlich, um den gleichen Schalldruck zu erzeugen und es werden akustische Verzerrungen reduziert. Durch ihren geometrischen Aufbau wird der Schall bei AMTs in der Vertikalen mit steigender Frequenz etwas stärker gebündelt. Das kann klangliche Vorteile bringen, weil Reflexionen von Fußboden und Zimmerdecke reduziert werden.

AMTs erfordern beim Design der Signalverarbeitung in Aktivlautsprechern spezielle Heransgehensweisen, da sie prinzipbedingt einen schnelleren akustischen Impuls erzeugen, als andere Lautsprechersysteme, mit denen sie kombiniert werden. Bei aktiven Konzepten kann dieses Verhalten durch Phasen- oder Zeitverzögerungen kompensiert werden. Air Motion Transformer unterliegen verstärkt Einspielvorgängen, wodurch sich der Klang in den ersten Betriebsstunden stetig leicht verändert, bis die mechanischen Parameter nach maximal ca. 20 Stunden Betrieb dem Soll entsprechen.

ABACUS verwendet zurzeit hochwertige Air Motion Transformer, die für die Trifon/Virage-Serie bei der Firma Mundorf in Köln, also in Deutschland und von Hand gefertigt werden, sowie in der Cortex-Serie einen AMT-Antrieb eines anderen Fabrikats, der mit einer ABACUS-eigenen Frontplatte ausgestattet wird. In der Oscara-Serie wird ein besonders großer AMT als akustischer Dipol eingesetzt, strahlt also nach vorne und interviert auch nach hinten ab.
